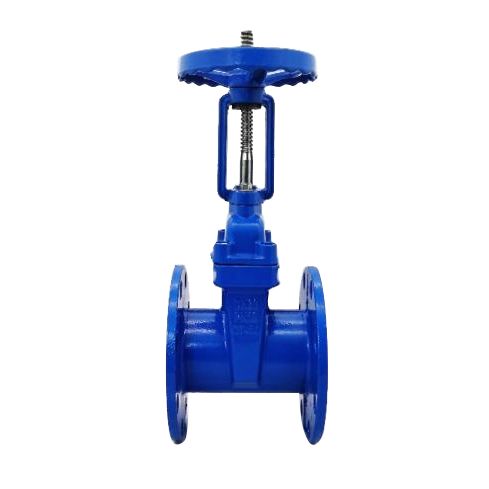

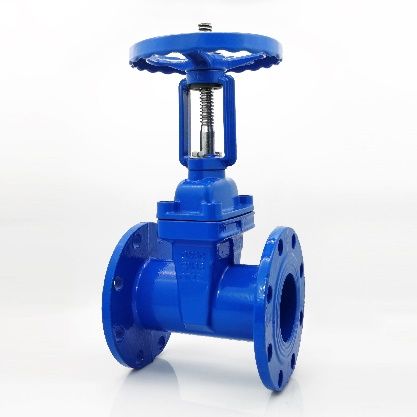

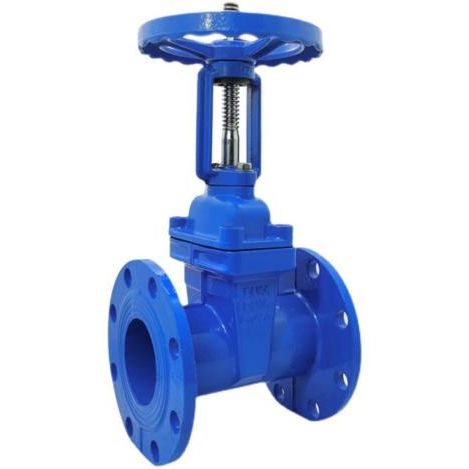

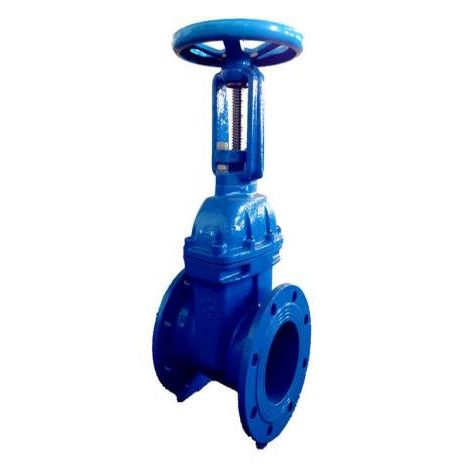

Emelkedő szár ellenálló üléskapuszelep

A FYL egy vízvédelmi gép- és berendezésgyár, amely a kínai Tianjinban található. A gyár gazdag tapasztalattal rendelkezik a szeleptermelésben, és az emelkedő szár ellenálló üléskapu szelepe az egyik fő termékünk. Készíthetünk OEM termékeket, és támogathatjuk a testreszabott termelési szolgáltatásokat is, személyre szabott, de ugyanolyan figyelmes szolgáltatásokat és termékeket nyújthatunk különböző ügyfelek számára.

Kérdés küldése

termékleírás

A FYL emelkedő szár ellenálló üléskapuszelepe jó és jól elismert termék, amelyet elsősorban a közeg csatlakoztatására vagy levágására használnak a csővezetékben.

Ez a kapuszelep a nyomás, a hőmérséklet és a kalibrerek széles tartományához alkalmas, különösen közepes és nagy átmérőjű csővezetékek esetén. Ez jó tömítést biztosíthat a különféle táptalajok és stresszkörnyezetekkel szemben korlátozások nélkül. A szelepet könnyű kezelni, csökkenti az időt, a munkaerő és az anyagköltségeket a karbantartásban, és hosszú élettartamú.

Az emelkedő szár ellenálló üléskapuszelepe számos iparág számára alkalmas, beleértve a vízelvezetést, a gázt, az elektromos energiát, a kohászatot, a kőolajat, a vegyiparot, a textilterméket, a városi építést stb.

Termékjellemző

1. Általános gumi bevonat: A emelkedő szár ellenálló üléskapu szelepének szelepmagja a legújabb vulkanizációs technológiát és a nagy teljesítményű gumi teljes gumi bevonatot alkalmazza, amely szorosan bevont, pontos a geometriai méretekben, megbízható a tömítésben és hosszú élettartamú.

2. Könnyű: A szeleptest gömb alakú vasból készül, amely kb. 25% -kal csökkentheti a tömeget a szokásos kapu szelepekhez képest, és nagyon kényelmes a telepítéshez és a karbantartáshoz; A kapuszelep maximális nyitási magassága általában 60 mm ~ 280 mm, és igény szerint is telepíthető kis helyekkel.

3. három "O" tömítés: A szelep szár tömítése O-gyűrűs tömítést használ, amelynek alacsony súrlódása, könnyű és vízszivárgás nélkül van.

Fő teljesítményparaméterek

Termék neve ：	Emelkedő szárkapuszelep	Anyag:	Csillogó vas, wcb, ss
Művelet:	Kézi, féregfelszerelés, pneumatikus, elektromos	Kapcsolat:	Karima
Típus ：	Ék	Pecsét:	rugalmas, fémülés
Nyomás:	0,1-1,6Pa	Méret:	DN40-600

Fő dimenziók

MÉRET		D				D1				L			N-D
DN (mm)	-ben	10	16	25	150 font	10	16	25	150 font	TÓL	BS	ASME	10	16	25	150 font
50	2	165			150	110			120.7	150	178	177.8	4-19		4-19	4-19
65	2.5	185			180	125			139.7	170	190	190.5	4-19		8-19	4-19
80	3	200			190	145			152.4	180	203	203.2	8-19		8-19	4-19
100	4	220	220	235	230	180	180	190	190.5	190	229	228.6	8-19		8-22	8-19
125	5	250	250	270	255	210	210	220	215.9	200	254	254	8-19		8-26	8-22
150	6	285	285	300	280	240	240	250	241.3	210	267	266.7	8-23		8-26	8-22
200	8	340	340	360	345	295	295	310	298.5	230	292	292.1	8-23	12-23	12-26	8-22
250	10	405	405	425	405	350	355	370	362	250	330	330.2	12-23	12-28	12-30	12-26
300	12	460	460	485	485	400	410	430	431.8	270	356	355.6	12-23	12-28	16-30	12-26
350	14	520	520	555	535	460	470	490	476.3	290	381	381	16-23	16-28	16-33	16-29
400	16	580	580	620	595	515	525	550	539.8	310	406	406	16-28	16-31	16-36	16-29
450	18	640	640		635	565	585		577.9	330	432	432	20-28	20-31		16-32
500	20	715	715		700	620	650		635	350	457	457.2	20-28	20-31		20-32
600	24	840	840		815	725	770		749.3	390	508	508	20-31	20-38		20-35

Paraméter

Névleges nyomás	Névleges nyomás	Tesztnyomás		Üzemi hőmérséklet	megfelelő közeg
PN (MP)	DN (mm)	Pecsét	Héj	Üzemi hőmérséklet	megfelelő közeg
1.0	40-600	1.1	1.5	≤200 ℃	víz, gőz, olaj
1.6		1.76	2.4	≤200 ℃	víz, gőz, olaj
2.5		2.75	3.8	≤100 ℃	olaj, gáz
