ANSI tolózár

A FYL egy megbízható ANSI kapuszelep gyártó Kínában, teljes termékskálával és sokféle stílussal. Fókuszáljon a minőség javítására, a termelési költségek csökkentésére és a vásárlók javára. Bízunk benne, hogy partnere lehetünk, és őszintén szolgálhatunk.

Kérdés küldése

termékleírás

A FYL ANSI tolózárat nagy igénybevételre tervezték, ahol minimális nyomásesésre és kétirányú elzárásra van szükség. Kialakításunk felemelkedő szárral és rugalmas ékkel rendelkezik, amely biztosítja, hogy az ANSI tolózár még szélsőséges hőtágulás vagy csővezetéki igénybevétel esetén is működőképes maradjon.

Műszaki adatok egy pillantással

Tervezési szabványok: API 600, API 60D, ASME B16.34.
Mérettartomány: 2-48" (DN50 - DN1200).
Nyomásértékek: 150, 300, 600, 900, 1500, 2500 osztály.
Végcsatlakozások: karimás (RF, RTJ), tompahegesztés (BW).
Működés: kézi (kézikerék/fogaskerék), elektromos működtető, pneumatikus.

A FYL ANSI tolózár legfontosabb műszaki előnyei

1. Kiváló tömítési technológia

Az ANSI Gate Valve tömítőfelületei nagy szilárdságú keményötvözetekkel (például Stellite) vannak berakva. Ez biztosítja a szelep kopásállóságát, és még több ezer ciklus után is megőrzi a szoros tömítést. Az ék típusú szerkezet lehetővé teszi az "öntisztulást" működés közben, megakadályozva a törmelék felhalmozódását.
2. Adaptív elasztikus ékkialakítás

Elasztikus ékszerkezetet alkalmazunk, amely automatikusan kompenzálja a szeleptest abnormális terhelések vagy hőmérséklet-ingadozások által okozott deformációit. Ez megakadályozza az "ék-pálca" jelenséget, amely gyakori az alacsonyabb színvonalú termékeknél, és biztosítja az ANSI tolózár minden alkalommal zökkenőmentes működését.
3. Meghosszabbított élettartam és karbantartás

A szelepülést úgy tervezték, hogy cserélhető legyen, lehetővé téve az egyszerű helyszíni karbantartást a teljes egység cseréje nélkül. ANSI Gate Valve-nk kiváló minőségű tömítőanyagokat használ a szár szivárgásának megakadályozására, és megfelel a legszigorúbb környezetvédelmi szabványoknak.

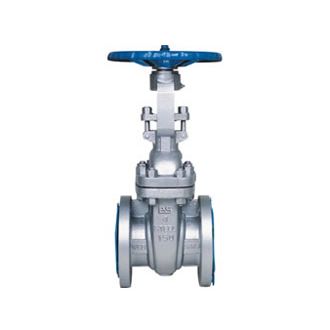

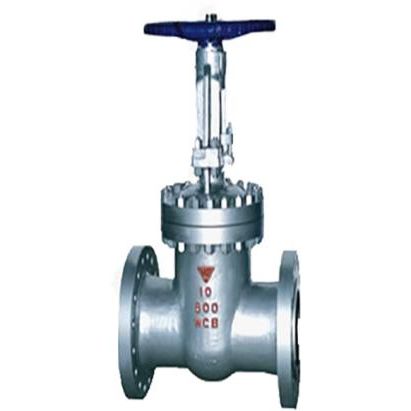

Mintafotó

A fő alkatrészek anyaga

Alkatrész neve	Anyag
Karosszéria/motorháztető	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
Ék	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9
Szár	F304	F304L	F316	F316L	2CR13	F304	F304	F304
Szára dió	Alumínium bronz
Csomagolás	Rugalmas grafit
Gacking	Rugalmas grafit

150 (Lb) Fő csatlakozási méretek (mm)

osztály (LB)	hüvelyk	mm	L	D	D1	D2	b	z-Ød
150	2	50	178	152	120.5	92	19.1	4-Ø19
	3	80	203	190	152.5	127	23.9	4-Ø19
	4	100	229	229	190.5	157	23.9	8-Ø19
	6	150	267	279	241.5	216	25.4	8-Ø22
	8	200	292	343	298.5	270	28.5	8-Ø22
	10	250	330	406	362	324	30.2	12-Ø25
	12	300	356	483	432	381	31.8	12-Ø25
	14	350	381	533	476.5	413	35	12-Ø29
	16	400	406	597	539.5	470	36.6	16-Ø29
	18	450	432	635	578	533	39.7	16-Ø32
	20	500	457	698	635	584	42.9	20-Ø32
	24	600	508	813	749.5	692	47.7	20-Ø35
	30	750	610	985	914	857	74.5	28-Ø35
	36	900	711	1170	1086	1022	90.5	32-Ø41

300 (Lb) Fő csatlakozási méretek (mm)

osztály (LB)	hüvelyk	mm	L	D	D1	D2	b	z-Ød
300	2	50	216	165	127	92	22.3	8×Φ19
	3	80	283	210	168	127	28.5	8×Φ22
	4	100	305	254	200	157	31.8	8×Φ22
	6	150	403	318	270	216	36.6	12×Φ22
	8	200	419	381	330	270	41.3	12×Φ25
	10	250	457	444	387.5	324	47.7	16×Φ29
	12	300	502	521	451	381	50.8	16×Φ32
	14	350	762	584	514.5	413	54	20×Φ32
	16	400	838	648	571.5	470	57.2	20×Φ35
	18	450	914	711	628.5	533	60.4	24×Φ35
	20	500	991	775	686	584	63.5	24×Φ35
	24	600	1143	914	813	692	69.9	24×Φ41

600 (Lb) Fő csatlakozási méretek (mm)

osztály (LB)	hüvelyk	mm	L	D	D1	D2	b	z-Ød
600	2	50	292	165	127	92	25.4	8×Φ19
	3	80	356	210	168	127	31.8	8×Φ22
	4	100	432	273	216	157	38.1	8×Φ25
	6	150	559	356	292	216	47.7	12×Φ29
	8	200	600	419	349	270	55.6	12×Φ32
	10	250	787	508	432	324	63.5	16×Φ35
	12	300	838	559	489	381	66.7	20×Φ35
	14	350	889	603	527	413	69.9	20×Φ38
	16	400	991	686	603	470	76.2	20×Φ41
	18	450	1092	743	686	533	82.6	20×Φ45
	20	500	1194	813	743	584	88.9	24×Φ45
	24	600	1397	940	813	692	102	24×Φ51

Anyagválasztás és tartósság

Megértjük, hogy aANSI tolózárellenállnia kell a zord környezetnek. Anyaglaboratóriumunk minden öntvénysorozatot szigorúan tesztel.

Szénacél (WCB, WCC): Ideális szabványos, magas hőmérsékletű olaj- és gázszolgáltatásokhoz.
Rozsdamentes acél (CF8, CF8M, CF3, CF3M): A legjobb korrozív vegyi feldolgozáshoz és élelmiszeripari alkalmazásokhoz.
Ötvözött acél (WC6, WC9): Kifejezetten nagynyomású hőerőművekhez tervezték.

Gyártási kiválóságunk és globális elérhetőségünk

Tianjin Fuyaolai Technology Co., Ltd. (FYL)egy átfogó vállalkozás, amely integrálja a tervezést, a gyártást és a nemzetközi értékesítést. 2010-es megalapításunk óta a robusztus áramlásszabályozási megoldások biztosítására összpontosítunk. Üzemünk nagy hatékonyságú központtá fejlődött, ahol több mint 50 sorozatot és 600 specifikus terméket gyártunk.

Büszkék vagyunk ránkOEM/ODM képességek. Akár szabványra van szükségeANSI tolózárvagy testreszabott megoldás az egyedi nyomásigényekhez, technikusaink készséggel állnak rendelkezésre az Ön pontos specifikációi szerinti tervezésben és gyártásban.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Kezelheti a FYL ANSI Gate Valve gőzalkalmazásokat?

Igen. WC6 vagy WC9 ötvözött acélból készült szelepeink kifejezetten hőerőművekben és ipari kazánokban történő magas hőmérsékletű gőzhöz lettek besorolva.

2. kérdés: Biztosítanak-e harmadik féltől származó vizsgálati jelentéseket?

Teljesen. Támogatjuk a BV, az SGS és a TUV ellenőrzéseit annak biztosítása érdekében, hogy minden ANSI tolózár megfeleljen az Ön minőségi követelményeinek a szállítás előtt.

3. kérdés: Mennyi az átfutási idő az egyedi megrendeléseknél?

A szabványos ANSI tolózár-méreteknél egészséges raktárkészletet tartunk fenn. Az egyedi OEM-tervek általában 4-6 hétig tartanak a tervezés jóváhagyásától a szállításig.
