Pillangószelep választási, telepítési, hibaelhárítási és karbantartási útmutató

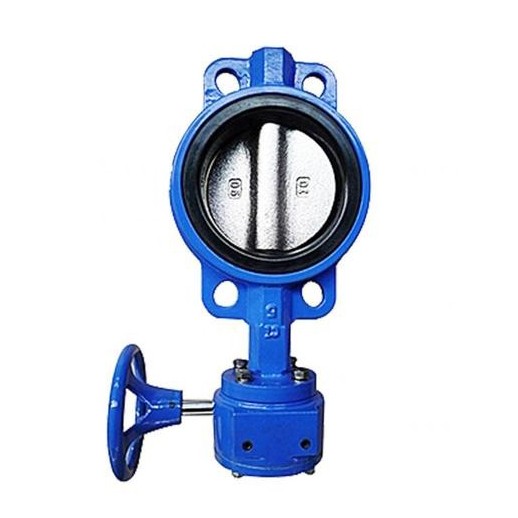

A magjapillangószelepa technológia "excentrikus" kialakításában rejlik. A különböző szerkezetek nagyon eltérő munkakörülményekhez illeszkednek.
| Írja be | Tervezés | Jellemzők | Legjobb For |
|---|---|---|---|
| Koncentrikus / Nulla-eltolás | A tengely közepe, a tárcsa közepe és a karosszéria közepe egy vonalban van. | Egyszerű szerkezet, de a tárcsa nyitás/zárás közben folyamatosan súrolja az ülést. Magas kopás, rövid élettartam. | Normál hőmérséklet, alacsony nyomás, nem kritikus szolgáltatások (pl. vízelosztás). |
| Dupla eltolás | A tengely közepe el van tolva a tárcsa és a karosszéria középpontjához képest. | A tárcsa kinyitás után gyorsan felemelkedik az ülésről, jelentősen csökkentve a súrlódást és a kopást. Hosszabb élettartam. Fém ülések használhatók szélesebb hőmérsékleti tartományhoz. | A legszélesebb körben használt típus – általános ipari alkalmazások, HVAC, vízkezelés. |
| Háromszoros eltolás | Egy harmadik szögeltolást ad a tömítőkúp tengelyéhez. | A tömítés alapja az érintkezési nyomás, nem a rugalmas alakváltozás. Magas hőmérséklet-állóságot, buborékmentes lezárást és minimális szivárgást kínál. | Súlyos szolgáltatások – gőz-, nagynyomású, kriogén (LNG) és PSA gázleválasztó üzemek. |
Professzionális tipp: Magas hőmérsékletű gőzzel vagy kritikus folyamatokkal kapcsolatos szolgáltatásokhoz mindig válasszon háromszoros eltolt fémüléses szelepeket. Az egyszerű vízvezetékekhez elegendő és költséghatékony egy koncentrikus gumibetétes szelep.
Telepítési útmutató: Két olyan részlet, amely megszakítja vagy megszakítja a munkát
1. Karima illesztés – Az 1. számú ok, amiért a szelepek nem nyílnak ki
Egy nagyon gyakori helyszíni panasz, hogy „a szelep nem nyílik ki a telepítés után”. A tettes szinte mindig szabványos lapos felületű (FF) vagy emelt felületű (RF) karimát használ a pillangószelep-specifikus karima helyett.
-
A probléma: A szabványos karimák belső átmérője (ID) kisebb. Felcsavarozva a karima azonosítója fizikailag befogja a tárcsát, megakadályozva annak elfordulását.
-
A javítás:
Mindig használja a gyártó által javasolt pillangószelep-karimákat (gyakran nagyobb azonosítóval).
Beszerelés előtt fizikailag mérje meg és ellenőrizze, hogy a karima átmérője megegyezik-e a szelep belső furatátmérőjével.
2. Pozícionálás – Adjon a szelepnek "légzési teret"
-
Felfelé/lefelé irányuló egyenes csövek: A szelepet legalább 4–6 csőátmérővel távolítsa el a szivattyúktól, könyököktől vagy pólócsövektől. Ez minimálisra csökkenti a turbulenciát és az áramlás okozta vibrációt, amely károsíthatja az ülést és befolyásolhatja a vezérlés pontosságát.
-
Beépítési helyzet: A telepítés során tartsa a lemezt repedt-nyitott (részben nyitott) helyzetben (~10–15°). Ez megóvja a puha ülést attól, hogy a tárcsa széle bevájtsa, ha véletlenül ütközik.
Hibaelhárítás: gyakori problémák és megoldások
| Probléma | Lehetséges okok | Megoldások |
|---|---|---|
| Szivárgás az ülésen (belső szivárgás) | 1. Törmelék (vízkő, hegesztési salak) beszorult a tömítőfelületre. 2. A tárcsa nincs teljesen bezárva (a működtető végállásütközője rosszul van beállítva). 3. Egyenetlen karimacsavar nyomatéka torzítja az ülést. | 1. Öblítse át a vezetéket, vagy kézzel tisztítsa meg a tömítési területet. 2. Kalibrálja újra a működtető mozgási határait a teljes zárás biztosítása érdekében. 3. Csillagmintában egyenletesen húzza meg újra a karima csavarjait a megadott értékre. |
| Szivárgás a karima tömítéseknél (külső szivárgás) | 1. A tömítés elöregedett vagy nem kompatibilis a hordozóval. 2. Egyenetlen karimacsavar feszessége. | 1. Cserélje ki médiakompatibilis tömítésekre. 2. Nyomatékkulcs segítségével egyenletesen húzza meg a csavarokat az előírásoknak megfelelően. |
| Ragadó / nehezen kezelhető | 1. A szelep túl sokáig üresjáratban volt (rozsda vagy üledék rakódott le a száron/csapágyon). 2. Szilárd részecskék kerültek a csapágyhézagba. | 1. Az üresjárati szelepek esetében havonta legalább egyszer kapcsolja be őket a görcsök elkerülése érdekében. 2. Beszorult szelepek esetén próbálja meg finoman megütögetni a tárcsát egy kalapáccsal, miközben behatoló olajat visz fel. Súlyos esetekben csapágycserére lehet szükség. |
| Száraz szivárgás (tömítés szivárgás) | 1. A csomagolóanyag kiszáradt, elöregedett vagy kémiailag összeférhetetlen. 2. A szár karcos, korrodált vagy meghajlott. | 1. Válassza ki a hőmérsékletnek/nyomásnak/közegnek megfelelő csomagolást. 2. Helyezze vissza a szárat és a tömítést. Mindig lassan működjön, hogy elkerülje a szár károsodását a hirtelen nyomatékcsúcsok miatt. |
A legjobb karbantartási gyakorlatok – A megelőzés jobb, mint a gyógyítás
-
Rendszeres gyakorlat: A nem gyakran használt szelepek esetében havonta legalább egyszer működtesse teljesen nyitott vagy teljesen zárt állapotban. Ez megakadályozza, hogy a tárcsa és az ülés össze "fagyjon" üledék vagy kisebb korrózió miatt.
-
Kenés: Rendszeresen fecskendezzen be lítium alapú vagy a gyártó által javasolt zsírt a zsírzószerelvényekbe (ha van). Ez különösen fontos tengerparti vagy magas páratartalmú környezetben a szár/csapágykorrózió elkerülése érdekében.
-
Ellenőrizze a működtető szerkezet állapotát:
Elektromos aktuátorok esetén: Ellenőrizze a megfelelő feszültséget, a végálláskapcsoló működését és a sebességváltó olajszintjét.
Pneumatikus/hidraulikus működtetők esetén: Ellenőrizze a levegő/olaj szivárgását, a szűrő tisztaságát és az állandó tápnyomást.
- Ülés kopásának figyelése: Ha azt észleli, hogy a működtető szerkezetnek hosszabb ideig tart a szelep teljes lezárása, akkor előfordulhat, hogy a puha ülék elhasználódott. Kritikus szolgáltatások esetén fontolja meg az üléscsere ütemezését a szivárgás előtt.
