Híddaru (függődaru) – Gyakorlati üzemeltetési és karbantartási útmutató

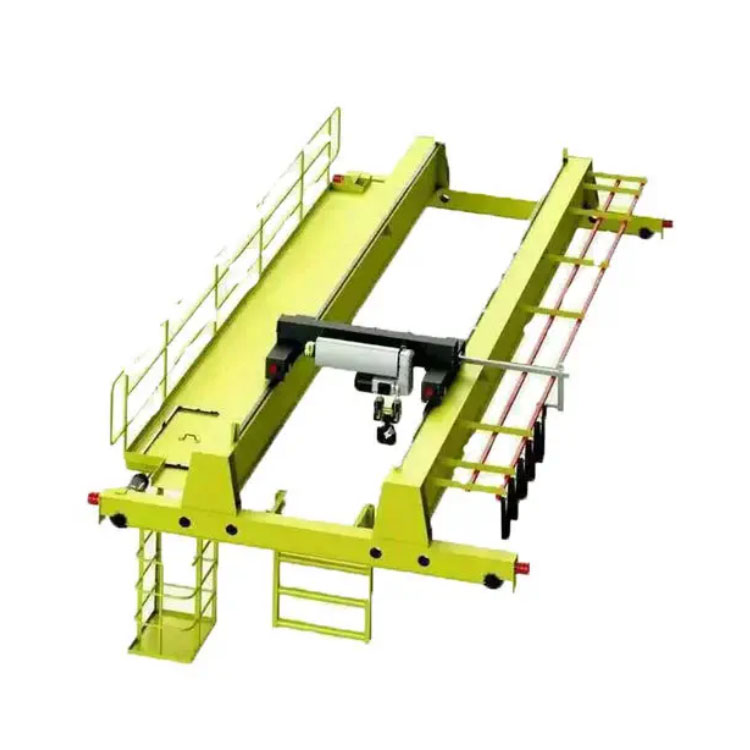

Ahíddaru– közismert nevén felső daru vagy „utazó daru” – az ipari műhelyek legkritikusabb anyagmozgató berendezése, amely a műhelyoszlopokon átível, és napi rendszerességgel kezeli a nehéz emelési feladatokat. Egyesíti a nagy magasságban fennálló működési kockázatokat a nagyfrekvenciás használattal; bármilyen működési hiba vagy karbantartási hiányosság könnyen súlyos balesetekhez, például leeső rakományokhoz, ütközéshez vagy áramütéshez vezethet.

Kötelező 3 perces műszak előtti ellenőrzés (életmentő lépés)

Ne kapcsolja be azonnal! A mechanikai hibák 80%-a figyelmeztető jeleket mutat az indítás előtt. Először végezzen szemrevételezést:

1. Kifutópálya sínek és végteherautók (holtfoltok)

• Ellenőrizze, hogy a sín felületén nincsenek-e olajfoltok, jég/fagy vagy laza csavarok (különösen kritikus télen).

• Ellenőrizze a lökhárító párnákat (gumi vagy hidraulikus) a hátsó targoncákon – ezek jelentik az utolsó védelmi vonalat az ütközésekkel szemben.

2. Drótkötél és horog (a legkritikusabb hibapontok)

Drótkötél: Vizuálisan számolja meg a megszakadt huzalokat egy fektetési hosszon belül (kb. 6-szoros kötélátmérő) – ha a megszakadt huzalok száma meghaladja a 10%-ot, vagy ha „madárkalitkás” torzulást vagy 7%-nál nagyobb átmérőcsökkenést észlel, azonnal jelentse a cserét.
Horog: Ellenőrizze, hogy a biztonsági retesz (csúszásgátló retesz) szabadon visszaugrik-e. Forgassa el a horgot kézzel – ha úgy érzi, hogy elakadt vagy túl nagy az ellenállása, a nyomócsapágy száraz, és azonnali kenést igényel.

3. Emelőkorlát kapcsoló (tömeg/spirál típusú)

Kritikus teszt: Emelje felfelé az üres kampót, amíg ki nem váltja a végálláskapcsolót – az áramellátásnak azonnal meg kell szakadnia. Ha hallja, hogy a mágneskapcsoló "csattog", de a motor tovább jár, akkor a végálláskapcsoló hibás. Ne működtesse, amíg meg nem javítják.

4. Távirányító / kabin vészleállító

Nyomja meg a vészleállító gombot – az egész darunak le kell állnia. Ha bármilyen mozgás továbbra is reagál, azonnal cserélje ki a távirányító elemeit, vagy ellenőrizze a vezérlő áramkört.

A daruvezetés "arany három eleme" – stabil, pontos, gyors

1. Emelési művelet (két blokkolás elleni szabály)

• Indulási emelés: Teheremeléskor álljon meg 20–30 cm-rel a talaj felett, majd ismét emelje fel-stop-emelését. Ezt "féktesztnek" nevezik – győződjön meg arról, hogy a fék csúszás nélkül tartja a terhelést.

• Szigorúan tiltsa le a "hátrameneti fékezést": Az emelés közbeni lassításhoz csak a vezérlőt állítsa vissza alacsonyabb sebességfokozatba – soha ne nyomja közvetlenül a süllyedés/lejtés irányába, mert ez súlyosan megüti a sebességváltót, és akár a tengely is elpattanhat.

2. Híd- és kocsis utazás (a teheringadozás megszüntetése)

• Lengésgátló technika: Amikor a híd elindul, a teher hátrafelé lendül; megálláskor előrelendül.

• Ökölszabály: Óvatosan gyorsítson (kövesse a kilengést), lassítson korán (előre számítson a megállásra).

• Gyakorlati módszer: Amikor közeledik a célpozícióhoz, állítsa vissza a vezérlőt semleges helyzetbe körülbelül 1 méterrel a megállási ponttól, lehetővé téve, hogy a daru szabadon mozogjon – ebben a pillanatban a rakomány függőlegesen lóg, és a pozicionálás a legpontosabb.

• Soha ne használjon "ellenirányú áramú fékezést" vészleállításhoz: Hacsak nem valódi vészhelyzetről van szó, mindig hagyja, hogy az elektromos fékezés természetes módon lelassuljon. A vezérlő hirtelen ellenkező irányba történő dobása túlzott oldalirányú feszültséget okoz a főtartón, lerövidítve annak élettartamát.

3. Különleges feltételek (excentrikus terhelés és oldalhúzás)

• Abszolút tilalom: Az oldalra húzás szigorúan tilos. Ez nemcsak megsérti a „Tíz emelésmentes” szabályt, hanem a kocsi kerekeit is erősen a sínperemhez csiszolja, ami „sínrágáshoz” vagy akár kisikláshoz vezet.

• Excentrikus teherkezelés: Ha a teher súlypontja el van tolva, a horgot közvetlenül a súlypont fölé kell helyeznie az emelés előtt – ellenkező esetben az egyik oldalon lévő drótkötél aránytalanul nagy igénybevételnek lesz kitéve, és hajlamos elpattanni.

Sürgősségi hibaelhárítás gyakori hibák esetén (kezelői szintű válasz)

Tervezett karbantartási és ellenőrzési ciklus (a műhelyben közzé kell tenni)

Napi ellenőrzés (az üzemeltető felelőssége): Végálláskapcsolók, drótkötél vizuális állapot, horgos biztonsági retesz, vészleállító gomb.

Heti ellenőrzés (a csapatvezető felelőssége): Fékhézag (normál tartomány: 0,5–0,7 mm – ha meghaladja az 1 mm-t, beállítás szükséges); sebességváltó olajszintje (a kémlelőablak közepén látható).

Havi ellenőrzés (villanyszerelő felelőssége): A vezetőrúd kollektor kopása (szénkefe maradék magassága <5 mm = cserélni kell); a főáramkör kivezetéseinek csatlakozásai elszíneződés/túlmelegedés miatt (ez a túlterhelés fizikai bizonyítéka).

Éves ellenőrzés (a szabályozó hatóság által kötelező): Statikus terhelési vizsgálat (1,25× névleges teherbírás), dinamikus terhelési vizsgálat (1,1× névleges teherbírás) és főtartó lehajlásmérés (a megadott határértékek túllépése esetén csere szükséges).

Gyors referencia kézi jelek kötélzetes kommunikációhoz

• Felkészülés/megállás: A kar vízszintesen nyújtva, tenyér lefelé nézzen, intsen balra és jobbra.

• Emelje fel: A kar felfelé nyújtva, mutatóujjával az ég felé mutasson, kis köröket készítsen.

• Emelje le: A kar lefelé nyújtva, mutatóujjával a talajra mutasson, kis köröket készítsen.

• Vészleállítás: Mindkét kar felemelve, a fej fölött összekulcsolt kézzel (minden mozdulatot azonnal meg kell szüntetni).

Utolsó kritikus figyelmeztetés: áramkimaradás és „másodlagos áramütés”

Ha az áramszünet következtében a terhelés a levegőben függ:

1. Szigorúan tiltsa meg a kezelőknek, hogy felmásszanak a főtartóra a fék kézi kioldása érdekében!

2. Helyes eljárás: Hozzon létre egy kizárási zónát → a karbantartó személyzet a kézi forgattyús emelőszerkezetet (ha van) vagy a hidraulikus emelést használja a fék biztonságos kioldásához.

3. Menekülési szabály: Ha a fülke kigyullad, ne ugorjon. Hajtson a daruval a legközelebbi vészkijárati ponthoz, és használja a vezetőfülkében található biztonsági kötelet/ereszkedő eszközt.

Utolsó szó: A felső daru egy "légi teherkezelő". Nem fél a nagy terheléstől – fél az ütközéstől és a fémfáradtságtól. A sima indítás/leállás és a rendszeres olajcsere sokkal hatékonyabb, mint bármely csúcstechnológiás ütközésgátló rendszer. Ez a második pillantás és kétszeri ellenőrzés minden terheléses ereszkedés előtt a legnagyobb tisztelet, amit a saját élete iránt fizethet.
