Melyek a ellenőrző szelepek típusai?

Folyadékvezérlő rendszerekben,Ellenőrizze a szelepeketmegakadályozhatja a tápközeg visszaáramlását és biztosíthatja a folyadék egyirányú áramlását. Ezt a nagyon gyakorlati szelepet különféle típusokba tervezték, különböző alkalmazások és igények szerint, mindegyik egyedi szerkezeti és funkcionális tulajdonságokkal.

1.

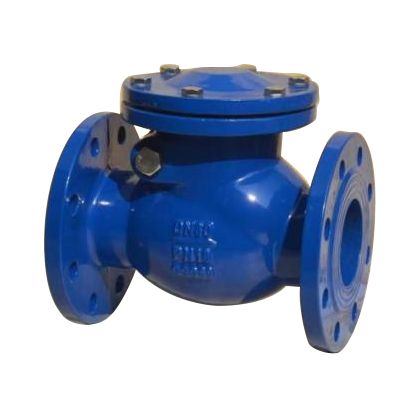

Alengőcsoport -szeleptárcsás alakú, és kinyitva és bezárva van, ha a szelep üléscsatorna forgó tengelye körül forog. A szelep belső csatornáját korszerűsítik, tehát az áramlási ellenállás viszonylag kicsi, ami különösen alkalmas nagy kaliberű alkalmakra, alacsony áramlási sebességgel és ritka áramlási állapotban. Ez azonban nem alkalmas a pulzáló áramlásra. A pulzáló áramlás esetén a tömítési teljesítmény nem lehet olyan jó, mint más típusú ellenőrző szelepek.

A lengőkendező szelepek oszlanak az egyflúp típusú, dupla-flap típusra és a multi-flap típusra a különböző szelep kalibrók szerint.

2. Lift -ellenőrző szelep

Az emelőcsapószelep szeleptárcsát kinyitják és bezárják, ha a szeleptest függőleges középső vonalán csúsznak. Kompakt szerkezetű és viszonylag nagy folyadékrezisztencia-együtthatója van, és jól teljesít nagynyomású és kis kaliberű alkalmakban. A felvonószelepek telepítési módszerei eltérőek. Ennek a szolgáltatásnak megfelelően fel lehet osztani azokat a függőleges emelőcsapó szelepekre és a vízszintes emelőcsapó szelepekre is. Az előbbi jobban alkalmas függőleges csővezetékekhez, míg az utóbbi gyakori a vízszintes csővezetékekben.

3. Tengelyirányú áramlás -ellenőrző szelep

Az axiális áramlás -ellenőrző szelep egy speciális típusú ellenőrző szelep, amely a közepes áramlás erőre támaszkodik, hogy a szeleptárcsát a tengely mentén mozogjon, hogy elérje a gyors bezárást. Ezt a szelepet széles körben használják olyan iparágakban, mint például a petrolkémiai anyagok, különösen néhány esetben, amelyek gyors reagálást, alacsony nyomásvesztést és alacsony zajt igényelnek. Ez jobban alkalmas durva munkakörülményekhez.

4. pillangó -ellenőrző szelep

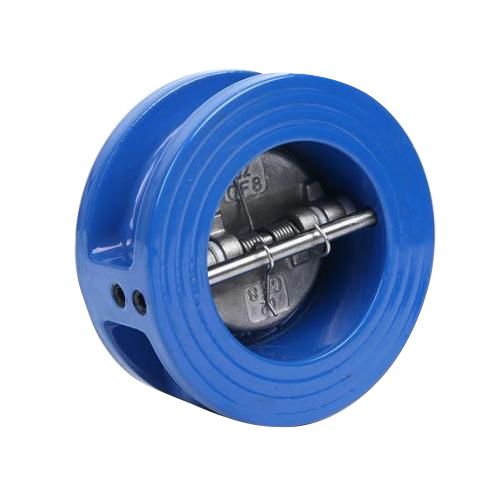

Apillangóellenőrző szelepaz egyedi pillangószelep -tárcsa neve. A szelep kinyitásakor nagy áramlási területe van, csökkenti a folyadék ellenállását, és egyszerű szerkezetű, könnyű és könnyű felszereléssel rendelkezik. Széles körben használják különféle folyadékvezérlő rendszerekben.

A fenti négy a gyakoribb típusaiEllenőrizze a szelepeket- Természetesen vannak más speciális típusú ellenőrző szelepek, például a kompressziós ellenőrző szelepek és a csővezeték -ellenőrző szelepek, amelyeket általában az adott alkalmazási követelmények szerint terveztek, és jobban megfelelnek a speciális helyzetek igényeinek.
