Hogyan lehet mérni a pillangószelepeket

Pillangószelepekszéles körben használják ipari és hazai alkalmazásokban a folyadékáramlás szabályozására. A pillangószelep megfelelő mérése elengedhetetlen a megfelelő telepítés, a csövek rendszerével való kompatibilitás és az optimális teljesítmény biztosítása érdekében. Íme egy lépésről lépésre a pillangószelepek méréséhez:

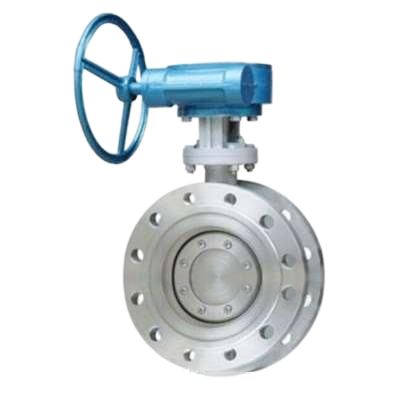

1. Megérti a mérni kívánt alkatrészeket

A mérés előtt ismerkedjen meg egy pillangószelep azon részeivel, amelyek méretezést igényelnek:

- Szelep karosszéria: A tárcsat és az ülést tartalmazó főház.

- DISP: A kör alakú lemez, amely a folyadék áramlásának szabályozására forog.

- Ülés: A tárcsa és a szeleptest közötti tömítőfelület.

- Szár: A lemezhez csatlakoztatott tengely, amely a mozgást átadja a szelepmozgatóból.

- Karimák: A szelep és a csővezeték közötti csatlakozási pontok.

2.

- Mérőszalag vagy féknyereg

- Referencia -specifikációk vagy adatlapok

- A csőméret mérője (opcionális)

3. lépés a méréshez aPillangószelep

a) Határozza meg a szelep méretét

- Névleges átmérő (DN): Mérje meg a cső belső átmérőjét.

- Szelepfurat: Mérje meg a szelep belső átmérőjét, ha teljesen nyitva van, hogy megfeleljen a csőfuratnak.

b) Mérje meg a személyes távolságot

-Szemtől szembeni távolság: Mérje meg a szeleptest két karimája (vagy vége) közötti távolságot. Ez kritikus fontosságú annak biztosítása érdekében, hogy a szelep illeszkedjen a csővezeték -rendszerbe.

c) Mérje meg a karima méreteit

- Mérje meg a karimák külső átmérőjét (OD).

- Ellenőrizze a csavar kör átmérőjét (BCD): A csavar lyukak középpontja által képződött kör átmérője.

- Számolja meg és mérje meg a csavarlyukakat: Ellenőrizze a lyukak számát és átmérőjét.

d) Mérje meg a szelepkorongot

- Mérje meg a szelepcsatorna átmérőjét. Győződjön meg arról, hogy az nem zavarja a cső vagy szerelvény belső átmérőjét, ha teljesen kinyitják.

e) Ellenőrizze a szár hosszát és átmérőjét

- Mérje meg a szelep szárának hosszát, hogy megerősítse, hogy illeszkedik a működtetőjéhez vagy a fogantyú követelményeinek.

- Mérje meg a szár átmérőjét a működtetőkkel vagy a kézi operátorokkal való kompatibilitás biztosítása érdekében.

f) Ellenőrizze, hogy van -e távolság

- Kezelje vagy működtetőhálózat: Ha a szelep kart vagy működtetőt használ, akkor mérje meg a szár körül szükséges távolságot a szabad működtetéséhez.

4. Fontos szempontok

a) Szabványok és előírások

A pillangószelepeket olyan szabványok szerint gyártják, mint például az ANSI, a DIN vagy a JIS. Gondoskodjon arról, hogy a mérések megfeleljenek a régióhoz vagy az alkalmazáshoz releváns szabványnak.

b) Nyomásértékelés

Ellenőrizze a szelep nyomásosztályát (például PN10, PN16) annak biztosítása érdekében, hogy megfelel -e a rendszer működési nyomásigényének.

c) Anyagkompatibilitás

Annak ellenére, hogy nem közvetlen mérés, a szelep anyagának (például a rozsdamentes acél, a gömbölyű vas) biztosítása a kezelt folyadékkal kompatibilis.

d) Ülés és pecsét ellenőrzése

Ellenőrizze a szelep ülés méretét és a tömítőfelületeket kopás vagy sérülés szempontjából. Győződjön meg arról, hogy az ülés átmérője megfelel -e a tárcsás méretének a megfelelő tömítéshez.

5. A gyártói adatlapok használata

Sok pillangószelep részletes műszaki adatlapokkal rendelkezik. Vizsgálja meg a méréseket az adatlap segítségével, hogy megerősítse, hogy a szelep megfelel a rendszer igényeinek.

Következtetés

Mérés apillangószelepPontosan biztosítja a megfelelő illeszkedést, az optimális teljesítményt és a hosszú távú megbízhatóságot. Az útmutató követésével és az összes kritikus dimenzió figyelembevételével magabiztosan kiválaszthatja vagy cserélheti a pillangószelepet, amely zökkenőmentesen integrálódik a rendszerbe.
