Melyek a kapuszelepek osztályozása?

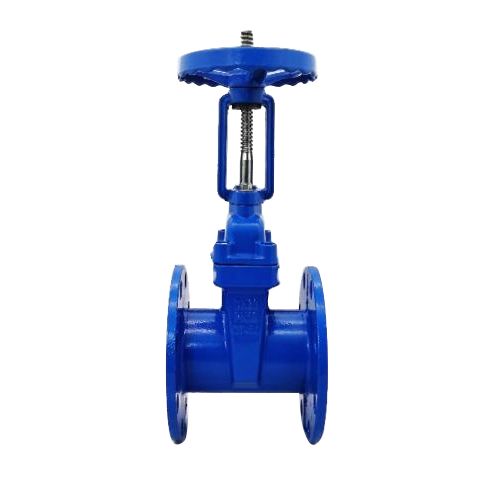

Ha a szelep szárának besorolása,kapuszelepekFel lehet osztani az emelkedő szárkapu szelepekre és a rejtett szárkapu szelepekre. Az emelkedő szár kapuszelepének szelep szárának trapézusos menete a szeleptesten kívül helyezkedik el, amely a szelep szárának felső részén helyezkedik el. A szelep szárának elforgatásával a szelep szár meghajtja a kapu tárcsát, hogy szinkronban emelkedjen és esjen, hogy felismerje a szelep nyílását és bezárását. Mivel a szelep szárának anyja kívül esik a test üregén, elősegíti a kenést, és a nyitási és záró állapot intuitív és nyilvánvaló, tehát széles körben használják. Kemény környezetben azonban a szelep szárának kitett szálai hajlamosak a károsodásra és a korrózióra, és akár befolyásolják a működést.

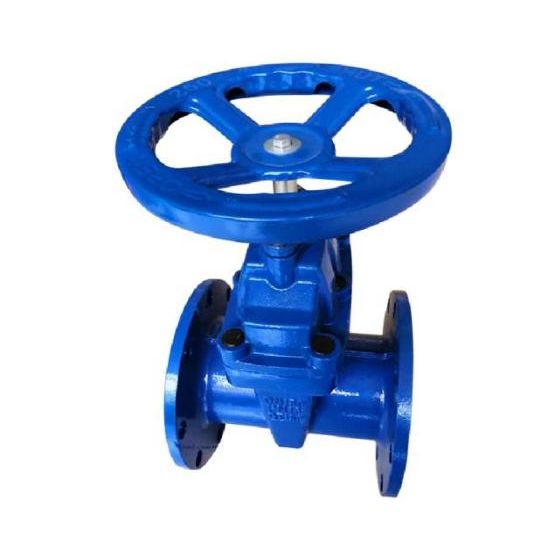

A rejtett szárkapuszelepet forgó szárkapu szelepnek is nevezik. A szelepszárnyát a szeleptest belsejében helyezzük el, közvetlenül a tápközeggel, és gyakran rögzítik a kapu tárcsán. A szelep szárának anya meghajtja a kapu tárcsát, hogy felfelé és lefelé mozogjon, hogy befejezze a nyílást, és zárja be a szelep szárának forgása révén. Általában a szelep szárának alján van egy trapéz szál. A szelep alján lévő szálon és a szelepcsatornán lévő vezetőhoronyon keresztül a forgási mozgást lineáris mozgássá alakítják, vagyis a működési nyomatékot működési tolóerővé alakítják. Mivel az átvitelhez használt trapéz szál a szeleptest belsejében helyezkedik el, a közepes korrózióra hajlamos, és nem kenhető. A nyílás mértékét nem lehet közvetlenül megfigyelni, és jelző eszközre van szükség.

Ha struktúránként besorolják,kapuszelepekKétféle típusra lehet osztani: ékkapuszelepek és párhuzamos kapuszelepek. A lapos kapuszelep tömítő felülete párhuzamos a függőleges középső vonallal, tehát a szeleptest és a kapu lemez tömítőfelületei szintén párhuzamosak egymással. A kapuszelep leggyakoribb típusa a dupla lemez típus. Annak érdekében, hogy a szeleptest és a kapu lemez szoros érintkezéssel rendelkezzen a két tömítőfelület között, a bezáráskor gyakran kétoldalas tolóhelyet használnak a két kapu lemez között. Legtöbbet alacsony nyomású csővezetékeken, például kis csővezetékeken használják. Vannak párhuzamos kapuszelepek, amelyek egyetlen kapuval vannak, de ritkák.

Az ékkapu szelep tömítő felülete egy bizonyos szögben van a függőleges középső vonalhoz, és ez egy kapuszelep, két ék alakú tömítőfelülettel. Az ékkapu -szelep kapuja egyetlen és dupla kapuban kapható. A kettős kapu típusának az az előnye, hogy a tömítés felületi szögének pontossági követelménye alacsony, a hőmérsékletváltozás nem könnyű a kapu ékkel, és a tömítés felületének kopása tömítések hozzáadásával kompenzálható. A hátrány az, hogy a szerkezet bonyolult, és könnyű ragaszkodni a viszkózus közegekben. Ennél is fontosabb, hogy a kapu lemez könnyen leeshet, miután a felső és az alsó terelőlapok évek óta korrodálódtak.

Ezen túlmenően vannak más osztályozás más módjai is:

Különböző szabványok szerint: Nemzeti szabványos kapuszelep, American Standard Gate szelep, német szabványos kapuszelep, japán szabványos kapuszelep.

A csatlakozási módszer szerint: Karima kapuszelep, hegesztett kapuszelep, menetes kapuszelep (szintén belső és külső szálra osztva).

A nyomásszint szerint: Nagynyomású kapu szelep, alacsony (közepes) nyomáskapu szelep.

A vezetési módszer szerint: Elektromos kapuszelep,pneumatikus kapuszelep, kézi kapuszelep.

Az anyag osztályozása szerint: rozsdamentes acél kapu szelep, kovácsolt acélkapu szelep, öntött acélkapu szelep, széna acélkapu szelep, öntöttvas kapu szelep, rézkapu szelep (szintén bronzkapu szelepre osztva, sárgaréz kapu szelepre), kerámia kapu szelep, műanyag kapu szelep.
