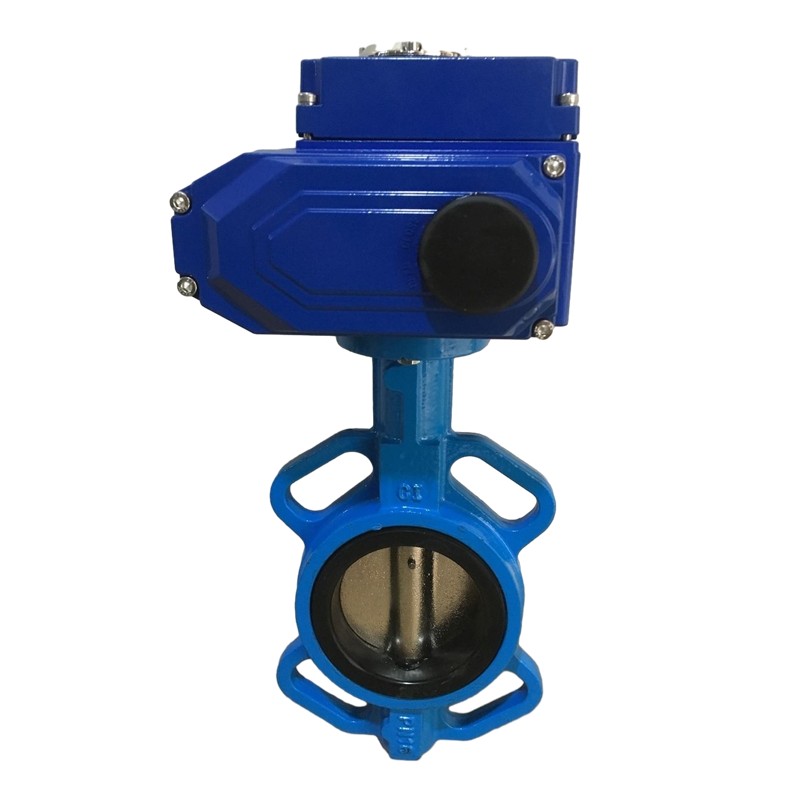

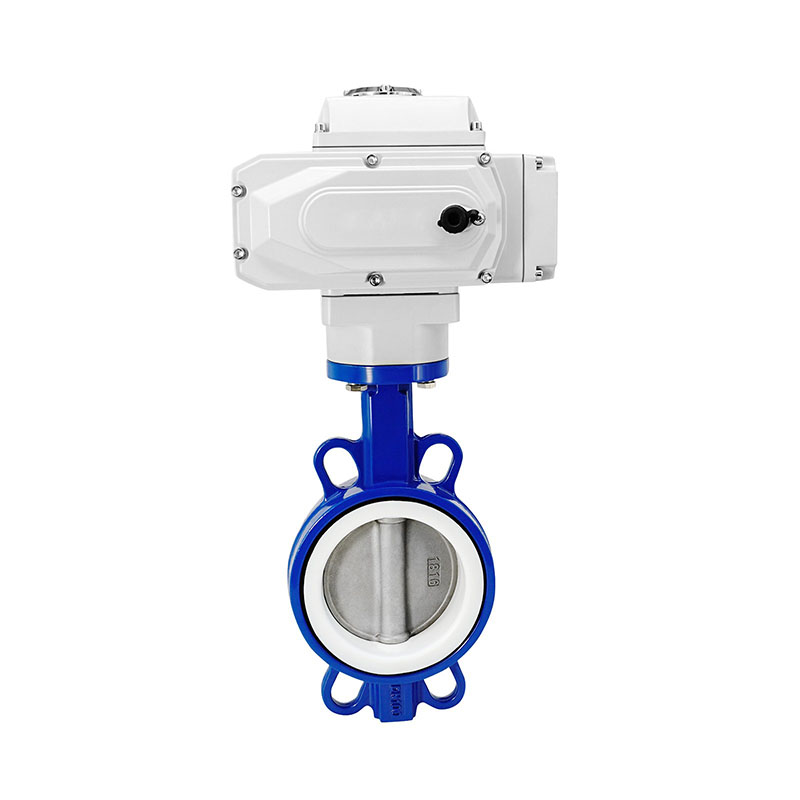

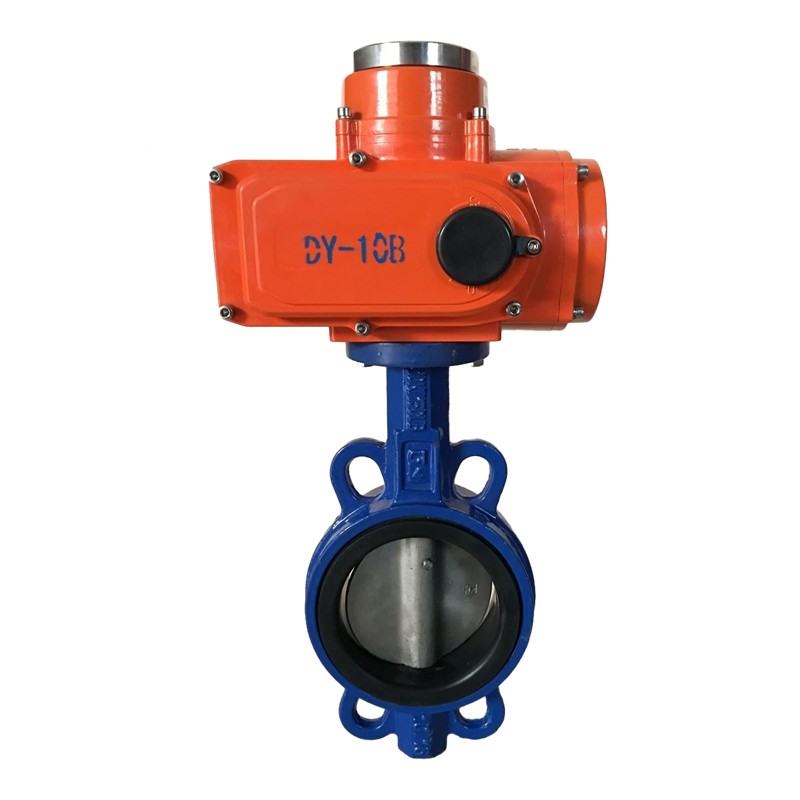

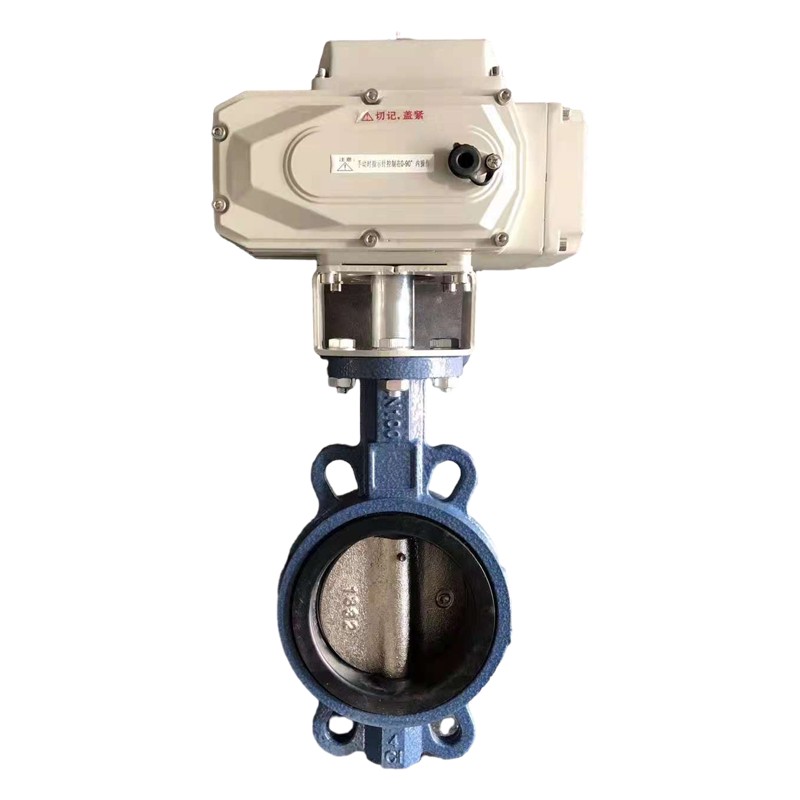

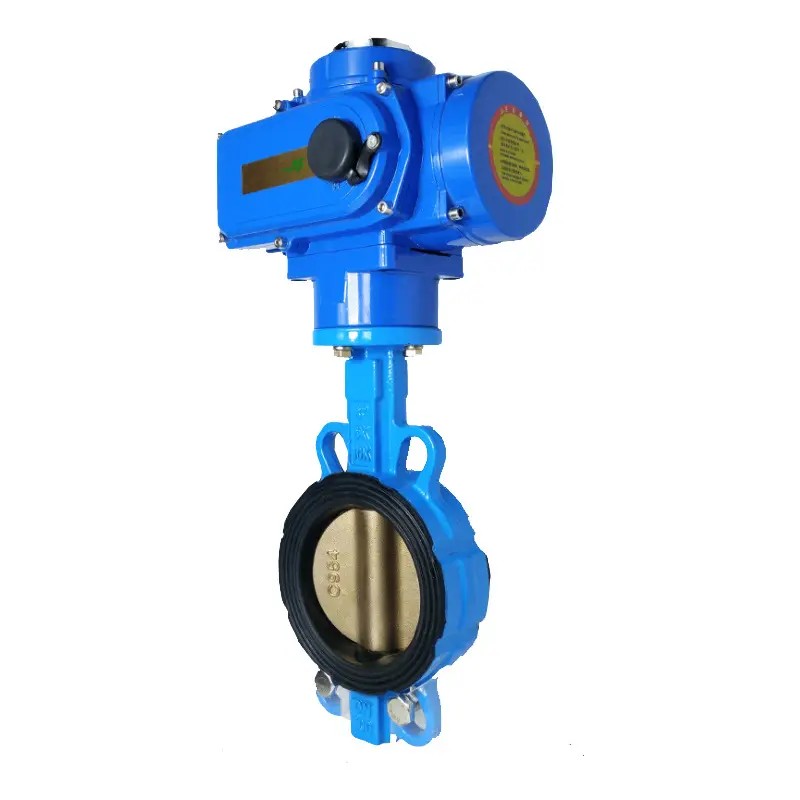

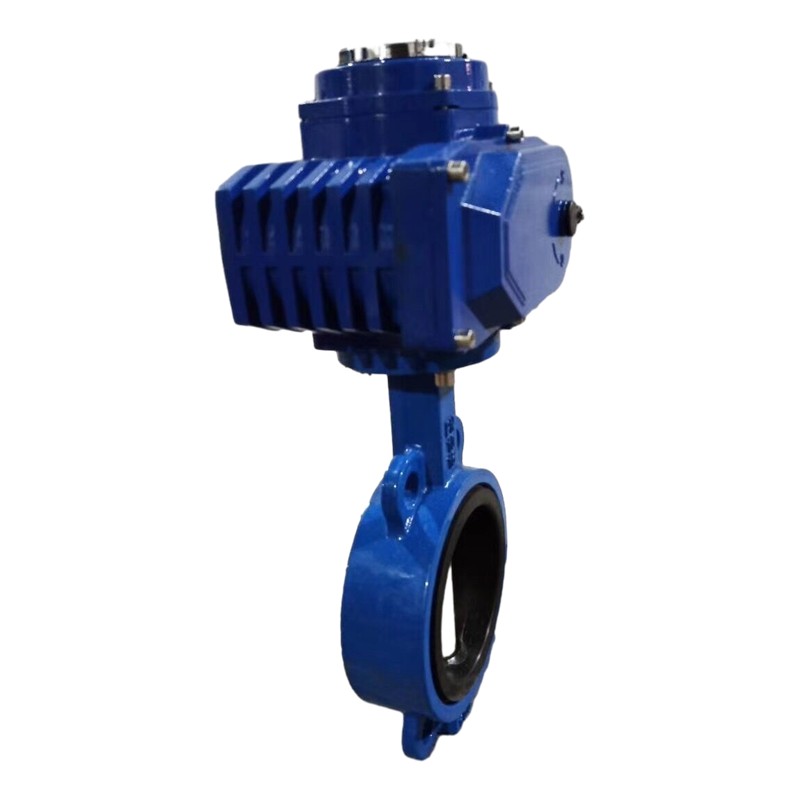

Wafer pillangószelep elektromos működtetővel

FYL gyári alaptermék: kompakt ostya kialakítás + precíz elektromos működtető + megbízható puha üléstömítés

Az ipari csőrendszerekben a szelepek kritikus szerepet játszanak az áramlás szabályozásában vagy leválasztásában. A hagyományos kézi szelepek már régóta három fő problémával küzdenek:

1. A kézi működtetés nem hatékony, ezért a helyszíni személyzetnek kell kinyitnia/zárnia a szelepet, ami lassú és munkaigényes
2. Az automatikus távvezérlést nehéz megvalósítani, ezért a modern DCS/PLC vezérlőrendszerekkel való integráció kihívást jelent
3. A nagy szeleptestek jelentős helyet foglalnak el, és növelik a telepítési költségeket

AWafer pillangószelep elektromos működtetővel, a FYL gyár alapterméke, pontosan úgy lett kialakítva, hogy szisztematikusan megoldja ezeket a problémákat. Ez nem egy közönséges pillangószelep, hanem egy nagy teljesítményű automatizált szelepmegoldás, amely egy kompakt ostya típusú testet integrál egy elektromos működtetővel. Az ostya kialakítása csavarok segítségével két csőkarima közé illeszkedik, így helyet takarít meg és csökkenti a telepítési költségeket. Az elektromos aktuátor az elektromos jeleket mechanikus mozgássá alakítja, lehetővé téve a távoli, precíz és automatizált működést, lehetővé téve a nagyobb vezérlőrendszerekbe való zökkenőmentes integrációt.

Termékleírás

A Wafer Butterfly Valve elektromos működtetővel egy nagy teljesítményű, automatizált szelepmegoldás, amelyet csőrendszerekben történő áramlás szabályozására vagy leválasztására terveztek. A kompakt ostya típusú testtel rendelkező szelep a csőkarimák közé csavarokkal van felszerelve, így költséghatékony és helytakarékos lehetőséget biztosít különféle folyadékszabályozási alkalmazásokhoz. Az elektromos működtető precíz és távoli vezérlést biztosít a szelep működése felett, lehetővé téve az automatizálást és a nagyobb vezérlőrendszerekbe való integrálást.

A termék fő funkciója: Problémák megoldása három dimenzióban egyidejűleg: "Telepítés hatékonysága, távirányító és tömítési megbízhatóság"

Az elektromos működtetővel ellátott FYL Wafer pillangószelep alapértéke a következő három pontban foglalható össze:

1. dimenzió: Telepítési hatékonyság
Probléma megoldva: A hagyományos karimás szelepek terjedelmesek, nehezek, több helyet és hosszabb beépítési időt igényelnek
Megvalósítási módszer: A kompakt ostya kialakítás két csavarral ellátott csőkarima közé illeszkedik, minimalizálva a helyigényt és a telepítési költségeket
Tényleges előnyök: Helytakarékos + költséghatékony telepítés, különösen alkalmas korlátozott helyű vagy több szelepponttal rendelkező projektekhez

2. dimenzió: Automata távvezérlés
Probléma megoldva: A kézi szelepek helyszíni működtetést igényelnek, nem integrálhatók automatizált vezérlőrendszerekbe
Megvalósítási módszer: Az elektromos működtető az elektromos jeleket mechanikus mozgássá alakítja, támogatja a be-/kikapcsolást, modulál (4-20mA vagy 0-10V) és helyzet-visszacsatolást
Tényleges előny: Lehetővé teszi a távoli, precíz működést és a DCS/PLC vezérlőrendszerekbe való zökkenőmentes integrációt, csökkentve a munkaerőköltségeket

3. dimenzió: Tömítési megbízhatóság
Megoldott probléma: A rossz tömítés szivárgáshoz, folyadékvesztéshez és biztonsági kockázatokhoz vezet
Megvalósítási mód: Puha üléstömítés EPDM-mel, PTFE-vel vagy más elasztomerekkel
Valós előnyök: Szigorú elzárás, csökkentett szivárgás, jobb rendszer-megbízhatóság és biztonság

Az elektromos működtetővel ellátott Wafer pillangószelep 10 előnyei

1. Wafer Design: A szelep vékony, kompakt testtel rendelkezik, amely két csőkarima közé illeszkedik, minimalizálva a helyigényt és a telepítési költségeket.
2. Elektromos működtető: A szelepvezérlést automatizáló elektromos működtetővel van felszerelve. Az aktuátor az elektromos jeleket mechanikus mozgássá alakítja, távolról, precíz működést biztosítva.
3. Kétirányú áramlás: Támogatja az áramlást mindkét irányban, rugalmasságot biztosítva a rendszerkonfigurációhoz.
4. Negyedfordulatú működés: A szelepnek csak 90 fokos elforgatása szükséges a teljes nyitáshoz vagy záráshoz, így hatékony és gyors működést biztosít.
5. Tömítési mechanizmus: A lágy üléstömítés EPDM, PTFE vagy más elasztomerekkel biztosítja a szoros elzárást, csökkenti a szivárgást és javítja a megbízhatóságot.
6. Anyagopciók: Különféle anyagokból, például rozsdamentes acélból, szénacélból, öntöttvasból és sok másból elérhető, lehetővé téve a sokféle folyadékkal és környezettel való kompatibilitást.
7. Vezérlési opciók: Különféle vezérlési opciókkal felszerelhető, beleértve a BE/KI, a modulálást (4-20mA vagy 0-10V) és a pozíció-visszacsatolást a továbbfejlesztett automatizálás és folyamatvezérlés érdekében.
8. Korrózió- és kopásállóság: Úgy tervezték, hogy ellenálljon a korrozív és koptató anyagoknak, tartósságot és hosszú élettartamot biztosítva zord környezetben.
9. Széles méretválaszték: többféle átmérővel (jellemzően DN40-DN1200) kapható, különböző ipari igényekhez különböző áramlási kapacitásokat támogatva.
10. Könnyű karbantartás: A szelep egyszerű kialakítása lehetővé teszi az egyszerű ellenőrzést, karbantartást és alkatrészcserét, ami hozzájárul a leállások csökkentéséhez.

Használhatom ezt a szelepet az alkalmazásomhoz?

Az elektromos működtetővel ellátott Wafer pillangószelepet széles körben használják a következő öt alkalmazási forgatókönyvben:

1. alkalmazás: Vízkezelés
- Speciális felhasználás: Víz- és szennyvízrendszerek szabályozása
- Probléma megoldva: Megbízható áramlásszabályozást és távvezérlési lehetőséget biztosít a vízkezelő létesítmények számára

2. alkalmazás: HVAC rendszerek
- Speciális felhasználás: A levegő, víz vagy gőz áramlásának szabályozása fűtési és hűtőrendszerekben
- Probléma megoldva: Lehetővé teszi az automatizált klímaszabályozást, javítva az energiahatékonyságot

3. alkalmazás: Étel és ital
- Speciális felhasználás: Egészségügyi áramlásszabályozás élelmiszer-feldolgozó rendszerekben
- Probléma megoldva: Biztosítja az élelmiszerbiztonsági szabványoknak megfelelő tiszta, megbízható áramlásszabályozást

4. alkalmazás: Vegyi feldolgozás
- Speciális felhasználás: Korrozív vegyszerek kezelése ipari alkalmazásokban
- Probléma megoldva: A korrózióálló anyagok tartósságot és biztonságot nyújtanak kemény vegyi környezetben

5. alkalmazás: Olaj és gáz
- Speciális felhasználás: Folyadékok és gázok áramlásának szabályozása csővezetékekben
- Probléma megoldva: Robusztus, automatizált áramlásszabályozást biztosít az igényes olaj- és gázalkalmazásokhoz

Miért válassza a FYL Factory elektromos működtetővel ellátott wafer pillangószelepét?

A piacon lévő számos automatizált szelep közül a FYL Wafer Butterfly Valve elektromos működtetővel a következő négy megkülönböztetett értéket kínálja:

1. előny: közvetlenül a gyárból a FYL-től – Minőség-ellenőrzés és költségelőny
A FYL egy professzionális szelepgyártó, több éves tapasztalattal az iparágban
A közvetlen gyári árak kiküszöbölik a közvetítői költségeket
Tényleges előnyök: Alacsonyabb beszerzési költség + közvetlen műszaki támogatás a gyártótól

2. előny: Az ostya kialakítása helyet takarít meg és csökkenti a telepítési költségeket
A hagyományos karimás szelepek hosszabb csavarokat és több helyet igényelnek
A kompakt ostya kialakítás két csőkarima közé illeszkedik, minimális helyet igényelve
Tényleges előnyök: Csökkentett telepítési idő és alacsonyabb projektköltségek, különösen a többszelepes telepítéseknél

3. előny: Rugalmas vezérlési lehetőségek a különféle automatizálási igényekhez
Támogatja az ON/OFF (nyitás/zárás) vezérlést az egyszerű szigetelési alkalmazásokhoz
Támogatja a modulációs vezérlést (4-20mA vagy 0-10V) a pontos áramlásszabályozás érdekében
Támogatja a helyzet visszajelzést a szelep állapotának valós idejű megfigyeléséhez
Tényleges előnyök: Egy szelepmodell többféle automatizálási követelményt is kielégíthet, csökkentve a készlet bonyolultságát

4. előny: Többféle anyag- és ülésopció a széleskörű folyadékkompatibilitás érdekében
Test anyagai: rozsdamentes acél, szénacél, öntöttvas
A tárcsa anyagai: rozsdamentes acél, gömbgrafitos vas
Ülésanyag: EPDM, PTFE, NBR (alkalmazás alapján választható)
Valós előny: Ugyanaz a szelepsorozat képes kezelni a vizet, gőzt, vegyszereket, élelmiszertermékeket és még sok mást – nem kell szelepmárkát váltani a különböző folyadékokhoz

Közvetlen válaszok gyakori vásárlói aggodalmakra:

1. – Honnan tudhatom, hogy melyik anyagot és ülést válasszam? → A folyadék típusától függően: EPDM vízhez és enyhe vegyszerekhez, PTFE agresszív vegyszerekhez és magas hőmérsékletekhez, NBR olaj- és üzemanyag-alkalmazásokhoz
2. "Ez a szelep beépíthető a meglévő vezérlőrendszerembe?" → Igen, támogatja a 4-20 mA és 0-10 V-os vezérlőjeleket, kompatibilis a legtöbb DCS/PLC rendszerrel, beleértve a Siemenst, az ABB-t és másokat
3. – Mennyi ennek a szelepnek a jellemző élettartama? → Megfelelő kiválasztásával és beszerelésével a szelep évekig megbízható szolgáltatást nyújt. Az elektromos működtető szerkezetet hosszú távú folyamatos működésre tervezték

Termékspecifikáció (kiválasztási referencia)

Az alábbiakban találhatók az elektromos működtetővel ellátott Wafer pillangószelep legfontosabb műszaki jellemzői:

1. specifikáció – Szelep típusa: Wafer Butterfly

2. specifikáció – A működtető típusa: elektromos

3. specifikáció – Test anyaga: rozsdamentes acél, öntöttvas vagy szénacél

4. specifikáció – A tárcsa anyaga: rozsdamentes acél, gömbgrafitos öntöttvas

5. specifikáció – Ülés anyaga: EPDM, PTFE, NBR (alkalmazástól függően opcionális)

6. specifikáció – Névleges nyomás: PN10, PN16, ANSI 150 (mérettől függően)

7. specifikáció – Működési hőmérséklet: -10°C és 150°C között (az ülés anyagától függően)

8. specifikáció – Tápegység: 220 V AC, 24 V DC, 380 V AC (testreszabható a működtető modell alapján)

9. specifikáció – Vezérlőjel: BE/KI, Moduláló (4-20mA, 0-10V)

10. specifikáció – Mérettartomány: jellemzően DN40–DN1200, különböző áramlási kapacitásokat támogat

Gyors kiválasztási útmutató (Működési állapot szerint egyezik)

Alkalmazása alapján a következő logika segítségével gyorsan kiválaszthatja a megfelelő konfigurációt:

1. feltétel – Folyadék típusa: Víz vagy szennyvíz
- Javasolt konfiguráció: Öntöttvas test + EPDM ülés + BE/KI vezérlés

2. feltétel – Folyadék típusa: Maró vegyszerek
- Javasolt konfiguráció: Rozsdamentes acél test + PTFE ülés + Modulációs vezérlés (4-20mA)

3. feltétel – Folyadék típusa: Olaj vagy üzemanyag
- Javasolt konfiguráció: Szénacél test + NBR ülés + ON/OFF vezérlés

4. feltétel – Folyadék típusa: Étel és ital
- Javasolt konfiguráció: Rozsdamentes acél test + EPDM vagy PTFE ülőke + Szaniter kialakítás

5. feltétel – HVAC alkalmazások
- Javasolt konfiguráció: öntöttvas vagy rozsdamentes acél test + EPDM ülés + Moduláló vagy BE/KI vezérlés

6. feltétel – Magas hőmérsékletű folyadékok (150°C-ig)
- Javasolt konfiguráció: Rozsdamentes acél test + PTFE ülés + Megfelelő működtető
