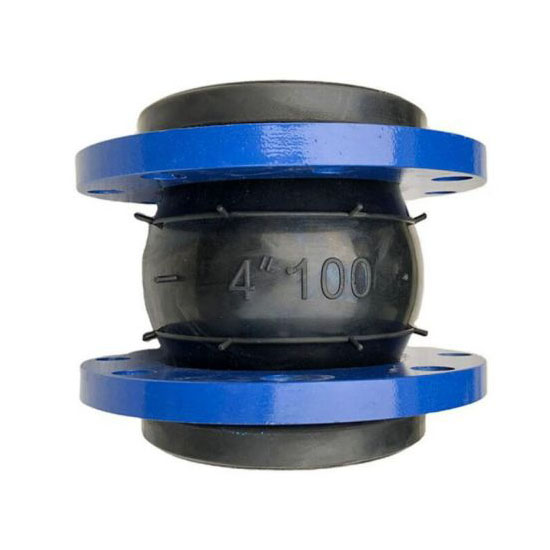

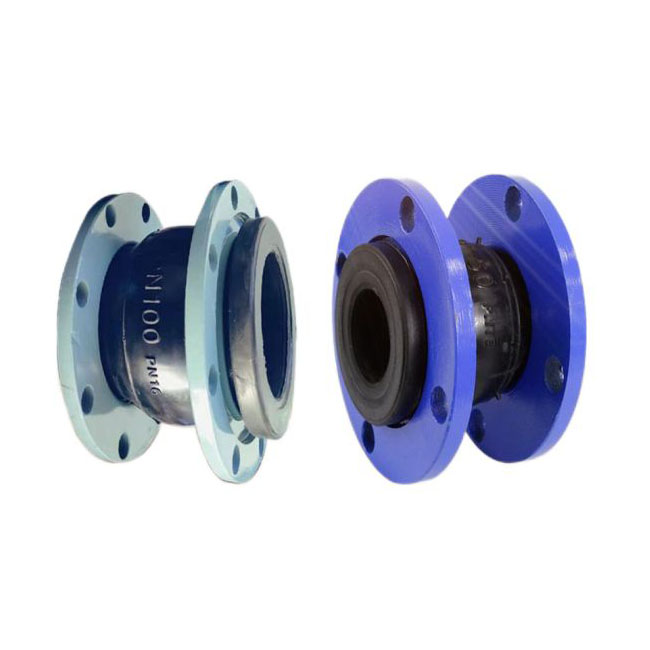

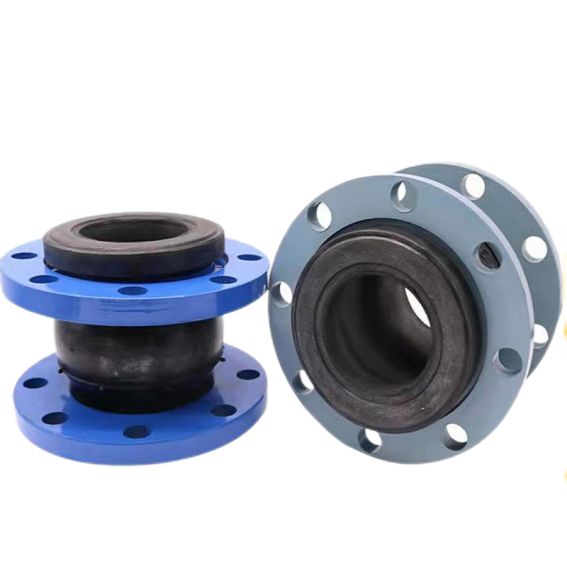

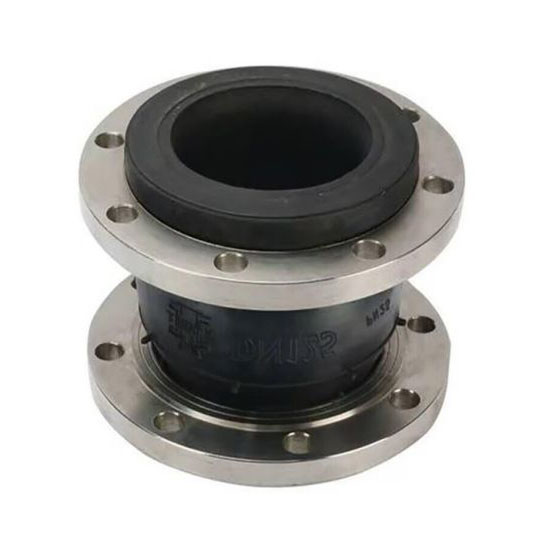

Egygolyós rugalmas gumicsukló
A FYL egygolyós rugalmas gumicsuklója fejlett külföldi gyártási technológiát alkalmaz. A gyártási folyamat során a belső réteg nagy nyomásnak van kitéve, hogy elősegítse a kötődést a nejlonzsinór és a gumiréteg között. Ezért a hagyományos rugalmas gumicsuklókhoz képest az egygolyós rugalmas gumicsuklók nagyobb üzemi nyomást képesek ellenállni, és nagyobb a használhatóságuk.
Kérdés küldése
termékleírás
Professzionális kínai gyártóként a Tianjin Fuyaolai Technology Co., Ltd. a csővezeték-berendezésekre és a vízgazdálkodási gépekre összpontosít. Dupla gömbölyű rugalmas gumicsuklónk kétgömbös szerkezettel készült, nagyobb rugalmasságot biztosítva az egygömbös kötésekhez képest, különösen összetett elmozdulási igényű rendszerekben.
A Double Ball Flexible Rubber Joint egy belső gumirétegből, megerősített nylon zsinórszövetből és egy külső gumirétegből készül, fém karimákkal kombinálva. Ez a kialakítás megbízható tömítést, rugalmasságot és tartósságot biztosít. Folyamatos optimalizálás révén biztosítjuk, hogy a Double Ball Flexible Rubber Joint következetesen működjön a rezgéscsökkentésben és a csővezetékek védelmében a különböző iparágakban.
Felépítés és működési elv
Fő komponensek
Belső gumiréteg: tömítést és közepes ellenállást biztosít
Megerősítő réteg (nylon zsinór): növeli a nyomásállóságot
Külső gumiréteg: véd a kopástól és a környezeti hatásoktól
Fém karimák: lehetővé teszik a csővezeték egyszerű csatlakoztatását
Működési elv
A dupla golyós rugalmas gumicsukló rugalmas deformáció révén elnyeli a vibrációt és az elmozdulást. Segít csökkenteni a feszültségkoncentrációt a csővezetékekben, védi a berendezéseket és meghosszabbítja az élettartamot.
Főbb előnyök
Erősebb elmozdulás kompenzáció
A kétgömbös kialakítás lehetővé teszi, hogy a Double Ball Flexible Rubber Joint hatékonyabban kezelje az axiális, oldalirányú és szögletes mozgásokat.
Hatékony vibráció- és zajcsökkentés
Alkalmas szivattyúkhoz, kompresszorokhoz és ventilátorokhoz, csökkenti a működési vibrációt és az átvitt zajt.
Könnyű telepítés és karbantartás
A szabványos karimás csatlakozások leegyszerűsítik a telepítést és a cserét.
Széles média kompatibilitás
Alkalmazható vízhez, tengervízhez, levegőhöz, olajhoz, savas és lúgos közegekhez.
Stabil élettartam
Az optimalizált anyag és szerkezet egyenletes hosszú távú teljesítményt biztosít.
Műszaki előnyök
Anyagválasztási rugalmasság
Különféle gumi anyagokat kínálunk, mint például EPDM, NBR és természetes gumi, hogy megfeleljenek a különböző munkakörülményeknek.
Optimalizált szerkezeti tervezés
A kettős gömbölyű rugalmas gumicsukló geometriáját a gyakorlati alkalmazási tapasztalatok alapján finomították a rugalmasság és a tartósság javítása érdekében.
Minőség-ellenőrzési folyamat
Többlépcsős öntési folyamat
Nyomás- és tömítési tesztek
Tétel konzisztencia ellenőrzése
Alkalmazások
A kettős golyós rugalmas gumicsuklót széles körben használják:
Vízellátó és szennyvíztisztító rendszerek
HVAC rendszerek
Vegyipar és petrolkémiai ipar
Erőművek és ipari csővezetékek
Önkormányzati infrastrukturális projektek
Tengeri és szivattyúrendszerek
Szabványos típus
Hőmérséklet: -15°C és 115°C között
Közeg: víz, levegő, olaj, enyhe sav/lúg
Speciális típus
Hőmérséklet: -30°C és 250°C között vagy magasabb
Közegek: erős savak, lúgok és szilárd anyagokat tartalmazó folyadékok
Műszaki előírás
|
Téma |
Írja be |
JGD-1 |
JGD-2 |
JGD-3 |
|---|---|---|---|---|
|
Nyomás MPa (kgf/cm2) |
1.0(10) |
1,6 (16) |
2,5 (25) |
|
|
Hőmérséklet℃ |
-15℃～115℃ VAGY -30℃～250℃ |
|||
|
Munkaközeg |
Levegő, víz, tengervíz, forró víz, olaj, sav, lúg stb. |
|||
|
Méret DN |
L mm |
Karima vastagsága b mm |
Z-Ød |
axiális elmozdulás mm |
Oldalirányú elmozdulás mm |
Elhajlási szög a1+a2 |
||
|---|---|---|---|---|---|---|---|---|
|
mm |
hüvelyk |
megnyúlás |
tömörítés |
|||||
|
32 |
1.25 |
95 |
16 |
4-18 |
6 |
9 |
9 |
15 |
|
40 |
1.5 |
95 |
18 |
4-18 |
6 |
10 |
9 |
15 |
|
50 |
2 |
105 |
18 |
4-18 |
7 |
10 |
10 |
15 |
|
65 |
2.5 |
115 |
20 |
4-18 |
7 |
13 |
11 |
15 |
|
80 |
3 |
135 |
20 |
4-18 |
8 |
15 |
12 |
15 |
|
100 |
4 |
150 |
22 |
8-18 |
10 |
19 |
13 |
15 |
|
125 |
5 |
165 |
24 |
8-18 |
12 |
19 |
13 |
15 |
|
150 |
6 |
180 |
24 |
8-23 |
12 |
20 |
14 |
15 |
|
200 |
8 |
210 |
24 |
8-23 |
16 |
25 |
22 |
15 |
|
250 |
10 |
230 |
26 |
12-23 |
16 |
25 |
22 |
15 |
|
300 |
12 |
245 |
28 |
12-23 |
16 |
25 |
22 |
15 |
|
350 |
14 |
255 |
28 |
16-23 |
16 |
25 |
22 |
15 |
|
400 |
16 |
255 |
30 |
16-25 |
16 |
25 |
22 |
15 |
|
450 |
18 |
255 |
30 |
20-25 |
16 |
25 |
22 |
15 |
|
500 |
20 |
255 |
32 |
20-25 |
6 |
25 |
22 |
15 |
|
600 |
24 |
260 |
36 |
20-30 |
6 |
25 |
22 |
15 |
