Számos ipari rendszerben a folyadékok és gázok áramlásának szabályozása elengedhetetlen a biztonságos és hatékony működéshez. A különféle típusú ipari szelepek közül aPillangószelepkompakt szerkezetének, könnyű kialakításának és gyors működésének köszönhetően az egyik legszélesebb körben használt áramlásszabályozási megoldássá vált.
Bár a pillangószelep más szeleptípusokhoz képest viszonylag egyszerűnek tűnik, belső felépítése precíz tervezést igényel. A víztisztító telepektől és vegyipari feldolgozó létesítményektől a HVAC rendszerekig és az energiaiparig a pillangószelepek fontos szerepet játszanak a modern folyadékkezelésben.
Miért használják széles körben a pillangószelepeket az ipari alkalmazásokban?
Az egyik oka annak, hogy a pillangószelepek népszerűvé váltak, a teljesítmény és a praktikum közötti egyensúly.
Számos hagyományos szelepkonstrukcióval összehasonlítva a pillangószelepek a következőket kínálják:
Kompakt szerkezet
Kisebb súly
Könnyű telepítés
Gyors működés
Alacsonyabb anyagfelhasználás
Csökkentett karbantartási igény
Ezen jellemzők miatt általában olyan rendszerekben használják, ahol gyakori áramlásszabályozásra van szükség.
Tipikus alkalmazások a következők:
Vízellátó rendszerek
Szennyvízkezelés
HVAC csővezetékek
Élelmiszerek és italok feldolgozása
Vegyipar
Tűzvédelmi rendszerek
Tengerészeti alkalmazások
Ipari titok: A szeleptárcsa a pillangószelep teljesítményének magja
Sokan a szelep külső megjelenésére helyezik a hangsúlyt, de a mérnökök tudják, hogy a tárcsa kialakítása nagyban befolyásolja a teljesítményt.
A lemez közvetlenül kölcsönhatásba lép az áramló közeggel, ami befolyásolja:
Áramlási ellenállás
Nyomásveszteség
Tömítési teljesítmény
Élettartam
Egy jól megtervezett lemez csökkentheti a turbulenciát és javíthatja a működési hatékonyságot.
A különböző iparágakban különböző lemezanyagokra lehet szükség, például:
Rozsdamentes acél
gömbgrafitos vas
Alumínium bronz
Speciális ötvözetek
Az anyag kiválasztása a következő tényezőktől függ:
A folyadék jellemzői
Hőmérséklet
Nyomás
Korróziós követelmények
Különböző típusú pillangószelepek és alkalmazásaik
Ostya pillangószelep
Az ostya pillangószelepet úgy tervezték, hogy két csővezeték karima közé illeszkedjen.
Előnyök:
Könnyű szerkezet
Helytakarékos telepítés
Költséghatékony kialakítás
Széles körben használják vízrendszerekben, HVAC-ban és általános ipari csővezetékekben.
Lug pillangószelep
A füles pillangószelep menetes betéteket tartalmaz a szeleptest körül.
Az előnyök közé tartozik:
Könnyebb karbantartás
Alkalmas csőszakaszok eltávolítását igénylő rendszerekhez
Jobb telepítési rugalmasság
Karimás pillangószelep
A karimás pillangószelepek közvetlenül csatlakoznak a csővezeték karimáihoz.
Gyakran használják őket:
Nagyobb csővezetékrendszerek
Nagyobb nyomású alkalmazások
Ipari folyamatrendszerek
Pillangószelepek anyagai: Miért fontos az anyagválasztás?
A különböző munkakörnyezetek különböző anyagokat igényelnek.
A gyakori anyagkombinációk a következők:
rész Közös anyagok
Ház öntöttvas, gömbgrafitos öntöttvas, rozsdamentes acél, szénacél
Korong rozsdamentes acél, gömbgrafitos öntöttvas, alumínium bronz
Ülés EPDM, NBR, PTFE, gumi anyagok
Tengely rozsdamentes acél
Például:
Az EPDM üléseket általában vízi alkalmazásokban használják
A PTFE ülések alkalmasak a vegyszerállósági követelményekre
A rozsdamentes acél alkatrészek előnyösek korrozív környezetben
A rejtett kihívás: A tömítési technológia meghatározza a szelep megbízhatóságát
A pillangószelepnek megbízható tömítést kell elérnie, miközben lehetővé kell tennie a sima forgást.
A tömítőrendszernek egyensúlyban kell lennie:
Alacsony üzemi nyomaték
Szoros elzárási teljesítmény
Hosszú élettartam
A gyakori tömítések a következők:
Rugalmas ültetésű pillangószelepek
Nagy teljesítményű pillangószelepek
Háromszoros eltolású pillangószelepek
A háromszoros eltolású kialakítás különösen fontos az igényes alkalmazásoknál, mivel a tárcsa mozgása csökkenti a súrlódást a tömítőfelületek között, ami hozzájárul a tartósság javításához.
Automatizálási trendek: A pillangószelepek egyre okosabbak
A hagyományos pillangószelepek kézi működtetésűek, de a modern ipari rendszerek egyre inkább automatizált vezérlést alkalmaznak.
A gyakori működtető opciók a következők:
Pneumatikus működtetők
Ott használatos, ahol gyors működésre és ipari automatizálásra van szükség.

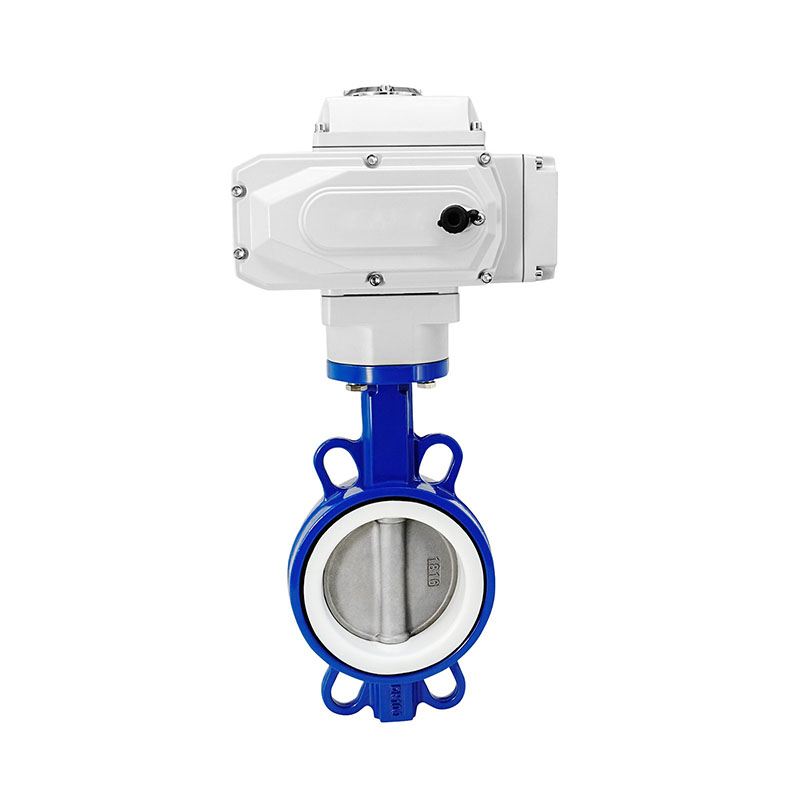

Elektromos működtetők
Pontos távirányítót igénylő alkalmazásokhoz alkalmas.
Hidraulikus működtetők
Nagy üzemi erőt igénylő nagy rendszerekben használják.
Az érzékelőkkel és digitális vezérlőrendszerekkel a pillangószelepek immár az intelligens csővezeték-kezelő rendszerek részévé válhatnak.
A pillangószelepek jövőbeli fejlesztési irányai
Nagyobb teljesítményű anyagok
Az új anyagok és felületkezelések javítják a következőkkel szembeni ellenállást:
Korrózió
Viseljen
Extrém hőmérsékletek
Smart Valve Management
A jövő szeleprendszerei egyre inkább integrálni fogják:
Pozíciófigyelés
Távirányító
Prediktív karbantartás
Ipari IoT rendszerek
Energiahatékony áramlásszabályozás
Az optimalizált szelepkonstrukciók csökkentik a nyomásveszteséget és javítják a rendszer általános hatékonyságát.
Következtetés: A pillangószelepek továbbra is az ipari áramlásszabályozás alapvető részét képezik
Bár a pillangószelep szerkezete viszonylag egyszerű, szerepe az ipari rendszerekben korántsem egyszerű.
Az anyagok, a tömítési technológia és az automatizálás folyamatos fejlesztése révén a pillangószelepek megbízható megoldásokká váltak a folyadékok és gázok szabályozására számos iparágban.
A települési vízrendszerektől a fejlett ipari folyamatokig ez a kompakt szelep továbbra is támogatja a hatékony és biztonságos folyadékkezelést világszerte.
