Hogyan működik a membránszelep az ipari folyadékszabályozó rendszerekben?
Cikk összefoglaló
Membránszelepekszéles körben használják azokban az iparágakban, amelyek megbízható áramlásszabályozást, szennyeződésmegelőzést és korrózióállóságot igényelnek. Egyszerű szerkezetük és hatékony tömítőmechanizmusuk alkalmassá teszi őket agresszív vegyszereket, hígtrágyát vagy higiéniai folyamatokat érintő alkalmazásokhoz. Ez a cikk elmagyarázza a membránszelepek működését, belső felépítésüket, a legfontosabb előnyöket, valamint azt, hogyan válasszuk ki a megfelelő szelepet az adott ipari körülményekhez. Olyan gyakorlati megfontolásokat is kiemel, amelyek segítenek a felhasználóknak elkerülni a gyakori működési problémákat és javítani a rendszer megbízhatóságát.
Tartalomjegyzék
- Vázlat
- Mi az a membránszelep?
- A membránszelep kulcselemei
- Hogyan működik a membránszelep?
- A membránszelepek gyakori típusai
- A membránszelepek használatának előnyei
- Hogyan válasszuk ki a megfelelő membránszelepet
- Tipikus ipari alkalmazások
- Karbantartási tippek a hosszú távú megbízhatóság érdekében
- GYIK
- Lépjen kapcsolatba velünk
Vázlat
- Bevezetés a membránszelep-technológiába
- Alapelemek és anyagok
- Működési mechanizmus
- Szelepkialakítási változatok
- Előnyök és teljesítményjellemzők
- Alkalmazási iparágak
- Kiválasztási szempontok
- Karbantartási irányelvek
- Gyakran ismételt kérdések
Mi az a membránszelep?
A membránszelep egyfajta elzáró- és vezérlőszelep, amely rugalmas membránt használ a folyadékok áramlásának szabályozására. A hagyományos szelepekkel ellentétben, amelyek fém-fém érintkezésre támaszkodnak a tömítéshez, a membránszelep elasztomer membrán segítségével választja el a munkaközeget a szelepmechanizmustól. Ez a kialakítás kiváló tömítési teljesítményt biztosít és megakadályozza a szennyeződést.
A membránt a szeleptest belsejében található ülékhez nyomják, hogy megállítsák az áramlást. Amikor a működtető elem felemeli a membránt az ülésről, a folyadék átjuthat a szelepen. Mivel a belső alkatrészek el vannak választva a folyadék útjától, a membránszelepek különösen alkalmasak korrozív, koptató vagy higiénikus eljárásokhoz.
Az olyan iparágak, mint a vegyipar, a vízkezelés, a gyógyszergyártás és az élelmiszergyártás, általában membránszelepekre támaszkodnak a biztonságos és pontos áramlásszabályozás érdekében.
A membránszelep kulcselemei
A membránszelep szerkezetének megértése segít a felhasználóknak jobban értékelni a teljesítményt és a megbízhatóságot. Bár a kialakítások kissé eltérnek a gyártók között, a legtöbb membránszelep több alapvető alkatrészből áll.
| Összetevő | Funkció |
|---|---|
| Szeleptest | Kialakítja a fő áramlási járatot és támogatja a belső alkatrészeket. |
| Diafragma | Rugalmas membrán, amely lezárja az áramlási utat és szabályozza a folyadék mozgását. |
| Kompresszor | Nyomást gyakorol a membránra a szelep zárásához. |
| Szár | Csatlakoztatja az aktuátort a kompresszorhoz és átadja a mozgást. |
| Működtető vagy kézikerék | Kézi vagy automatikus működést biztosít a szelep nyitásához és zárásához. |
Maga a membrán általában olyan anyagokból készül, mint az EPDM, PTFE vagy gumikeverékek. A membrán anyagának megválasztása a technológiai közeg kémiai összeférhetőségétől és hőmérsékleti követelményeitől függ.
Hogyan működik a membránszelep?
A membránszelep működési elve viszonylag egyszerű, de rendkívül hatékony. A szelep szabályozza a folyadékáramlást egy rugalmas membrán mozgatásával a szelepülék felé vagy attól távolabb.
A működtető vagy a kézikerék elforgatásakor a szelepszár lefelé mozdul el. Ez a mozgás megnyomja a kompresszort, amely a membránt erősen a szeleptesten belüli üléshez nyomja. Amint a membrán érintkezik az üléssel, az áramlási út teljesen lezáródik, leállítva a folyadék mozgását.
A szelep kinyitásához az aktuátor felfelé emeli a szelepszárat. A kompresszor felszabadítja a membránra nehezedő nyomást, lehetővé téve az elmozdulást az üléstől. A folyadék ezután szabadon áthaladhat a szeleptesten.
Mivel a membrán elszigeteli a mechanikai részeket a folyadéktól, a szelep kevésbé éri el a belső korróziót és szennyeződést. Ez a szerkezet csökkenti a szivárgás kockázatát is a hagyományos szelepkonstrukciókhoz képest.
A membránszelepek gyakori típusai
Számos membránszelep-konfiguráció létezik a különböző működési követelmények kielégítésére. A két leggyakoribb kivitel a gát típusú és az egyenes átmenő szelep.
-

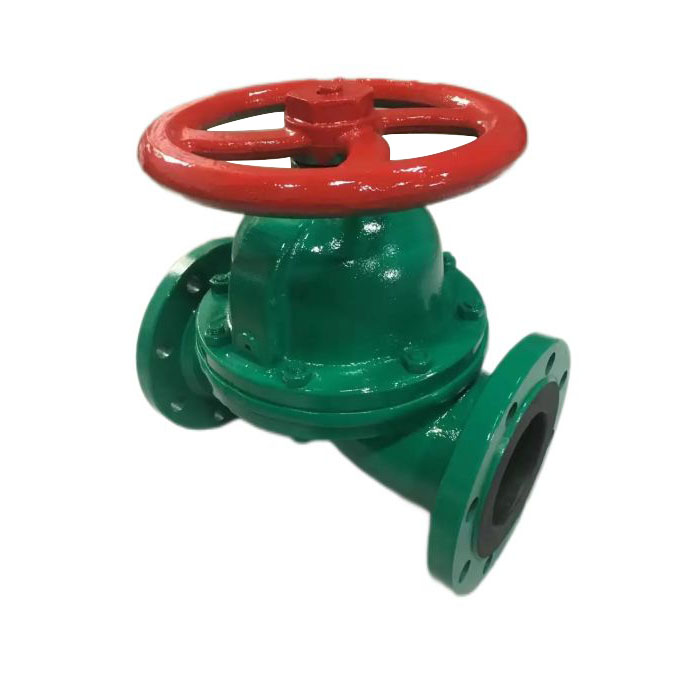

Gát típusú membránszelep
Ez a kialakítás egy megemelt ülékkel vagy gáttal rendelkezik a szelepházon belül. A membrán a gáthoz nyomja a szelepet. Kevesebb membránútra van szükség, és hosszabb élettartamot biztosít. -
Egyenes átmenő membránszelep
Ez a kialakítás egyenes áramlási utat biztosít minimális akadályozással. Gyakran használják viszkózus folyadékokat, iszapokat vagy szilárd anyagokat tartalmazó alkalmazásokban.
Mindegyik típus különböző előnyöket kínál a folyadék tulajdonságaitól és a rendszerkövetelményektől függően.
A membránszelepek használatának előnyei
A membránszelepek számos előnnyel rendelkeznek, amelyek vonzóvá teszik őket a modern ipari folyamatok számára. Egyedülálló szerkezetük megbízható működést biztosít, miközben minimalizálja a szennyeződés kockázatát.
- Kiváló szivárgásmentes tömítési teljesítmény
- A munkaközeg elválasztása a mechanikai alkatrészektől
- Nagy ellenállás a korrozív vegyszerekkel szemben
- Alkalmas iszapokhoz és viszkózus folyadékokhoz
- Egyszerű karbantartás és membráncsere
- Csökkenti a termék szennyeződésének kockázatát
Ezek a jellemzők lehetővé teszik, hogy a membránszelepek megbízhatóan működjenek olyan igényes környezetben, ahol a hagyományos szeleptípusok nehézségekbe ütközhetnek.
Hogyan válasszuk ki a megfelelő membránszelepet
A megfelelő membránszelep kiválasztása elengedhetetlen a rendszer hatékonyságának fenntartásához és az üzemeltetési problémák elkerüléséhez. A kiválasztási folyamat során számos technikai tényezőt kell értékelni.
| Kiválasztási tényező | Leírás |
|---|---|
| Folyadék típusa | Határozza meg, hogy a folyadék korrozív, koptató vagy egészségügyi. |
| Üzemi hőmérséklet | Győződjön meg arról, hogy a membrán anyagok elviselik a rendszer hőmérsékletét. |
| Nyomásértékelés | Válasszon ki egy olyan szelepet, amely képes kezelni a rendszer nyomását. |
| Csatlakozás típusa | Az opciók közé tartoznak a karimás, menetes vagy hegesztett csatlakozások. |
| Automatizálási követelmény | A rendszertől függően kézi vagy pneumatikus hajtóművekre lehet szükség. |
Ezeknek a tényezőknek a gondos értékelése biztosítja, hogy a kiválasztott szelep hatékonyan működjön teljes élettartama alatt.
Tipikus ipari alkalmazások
A membránszelepeket széles körben használják olyan iparágakban, amelyek megbízható tömítést és szennyeződés-ellenőrzést igényelnek. Sokoldalúságuk ipari és egészségügyi környezetben egyaránt alkalmassá teszi őket.
- Vegyipari feldolgozó üzemek
- Víz- és szennyvíztisztító létesítmények
- Gyógyszergyártás
- Élelmiszer- és italgyártás
- Bányászati hígtrágya rendszerek
- Biotechnológiai laboratóriumok
Olyan cégek, mint plTianjin Fuyaolai Technology Co., Ltd.szigorú ipari szabványoknak megfelelő membránszelepeket gyártanak. Szelepeiket tartósságra, korrózióállóságra és stabil áramlásszabályozásra tervezték az alkalmazások széles körében.
Karbantartási tippek a hosszú távú megbízhatóság érdekében
Bár a membránszelepek szerkezete viszonylag egyszerű, a rendszeres karbantartás segít meghosszabbítani az élettartamot és fenntartani az optimális teljesítményt.
- Rendszeresen ellenőrizze a membránokat, hogy nincsenek-e rajta kopás vagy repedés jelei.
- Győződjön meg arról, hogy a csavarok és rögzítőelemek megfelelően meg vannak húzva.
- Ellenőrizze, nincs-e szokatlan vibráció vagy szivárgás működés közben.
- Cserélje ki a membránokat a gyártó ajánlásai szerint.
- Ellenőrizze a működtető szerkezet működését a zökkenőmentes nyitáshoz és záráshoz.
A rendszeres karbantartás megakadályozza a váratlan meghibásodásokat és biztosítja a stabil működést a kritikus ipari rendszerekben.
GYIK
Q1: Mi teszi alkalmassá a membránszelepeket korrozív folyadékokhoz?
A membrán elszigeteli a folyamatfolyadékot a belső fém alkatrészektől. Ez megakadályozza a korróziót és védi a szelepmechanizmust a vegyi sérülésektől.
2. kérdés: A membránszelepek kezelhetik az iszapot vagy viszkózus folyadékokat?
Igen. Az egyenes átmenő membránszelepek különösen hatékonyak iszapos alkalmazásoknál, mivel sima áramlási utat kínálnak, amely csökkenti az eltömődést.
Q3: Milyen gyakran kell cserélni a membránt?
A csere gyakorisága a működési feltételektől, például a nyomástól, a hőmérséklettől és a vegyi expozíciótól függ. A rendszeres ellenőrzés segít meghatározni, mikor van szükség cserére.
4. kérdés: Alkalmasak a membránszelepek a higiéniai iparban?
Igen. Mivel a szelep kialakítása megakadályozza a szennyeződést és egyszerű tisztítást tesz lehetővé, a membránszelepeket széles körben használják a gyógyszeriparban és az élelmiszer-feldolgozó iparban.
Lépjen kapcsolatba velünk
A megfelelő membránszelep kiválasztása jelentősen javíthatja a folyadékszabályozó rendszerek biztonságát, hatékonyságát és megbízhatóságát. Ha kiváló minőségű ipari membránszelepeket keres,Tianjin Fuyaolai Technology Co., Ltd.megbízható megoldásokat kínál az ipari alkalmazások széles körére.
Látogassa meg a termékoldalt a részletes specifikációk és az elérhető konfigurációk megtekintéséhez:
https://www.fuyaolaivalve.com/diaphragm-valve
Technikai csapatunk készen áll, hogy segítsen kiválasztani a projekt követelményeinek leginkább megfelelő szelepet.Vegye fel velünk a kapcsolatotmaprofesszionális útmutatást, termékadatokat és testreszabott megoldásokat kaphat folyadékszabályozó rendszereihez.
