Különbség az excentrikus és koncentrikus pillangószelepek között

A pillangószelepeket széles körben használják áramlásszabályozásra csőrendszerekben, két gyakori kialakítás az excentrikus és a koncentrikus (vagy középvonalas) típus. A fő különbség a szár helyzetében rejlik a koronghoz képest.

Egy koncentrikus pillangószelepben a szár áthalad a tárcsa közepén, amely szintén egy vonalban van a cső középvonalával. Ez az egyszerű kialakítás alacsony költséget és kompakt méretet kínál, így alkalmas alacsony nyomású, nem kritikus alkalmazásokhoz, például HVAC vagy vízkezeléshez. A tárcsa azonban működés közben folyamatosan érintkezik az üléssel, ami kopást okoz, és korlátozza a használatát nagynyomású vagy magas hőmérsékletű szolgáltatásoknál.

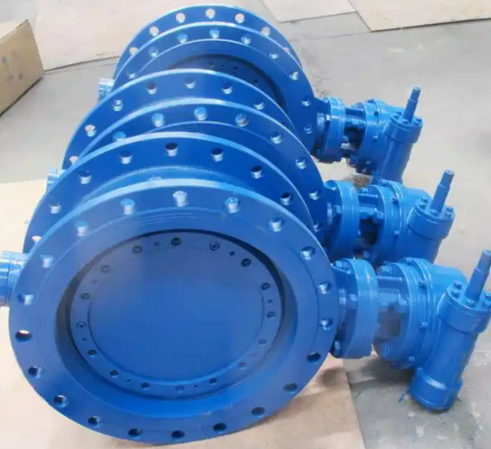

Ezzel szemben az excenteres pillangószelepek szára el van tolva a tárcsa közepétől – akár egyszeres, kettős vagy háromszoros eltolásban. Ez az eltolás csökkenti a súrlódást a tárcsa és az ülés között nyitás és zárás közben, ami hosszabb élettartamot, jobb tömítést és nagyobb igénybevételt jelentő alkalmazásokhoz, például gőz, olaj és gáz számára való alkalmasságot eredményez. A háromszoros eltolású szelepek különösen buborékmentes elzárást biztosítanak, és hatékonyan kezelik a magas hőmérsékletet és nyomást.

Összefoglalva, a koncentrikus szelepek gazdaságosak és egyszerűek, de teljesítményük korlátozott, míg az excenteres szelepek fokozott tartósságot, tömítést és sokoldalúságot kínálnak az ipari felhasználáshoz.
