Harmonikus kompenzátor vagy tágulási csukló

A FYL harmonikakompenzátorait (vagy tágulási csuklóit) Kínában gyártják, és átfogó megoldásokat kínálnak a hőtágulás, a vibráció és az elmozdulás kompenzációjára az ipari csőrendszereken belül. A kiváló minőségű rozsdamentes acél és a korrózióálló ötvözetek felhasználásával ezek az alkatrészek kiváló képességeket mutatnak a tengelyirányú, oldalirányú és szögeltolódások elnyelésében, miközben csökkentik a csővezeték vibrációját és zaját.

Kérdés küldése

termékleírás

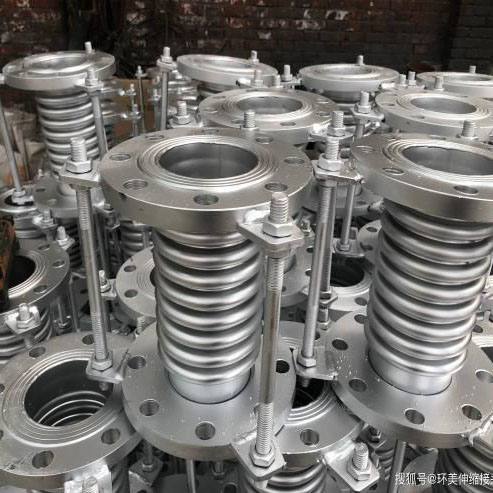

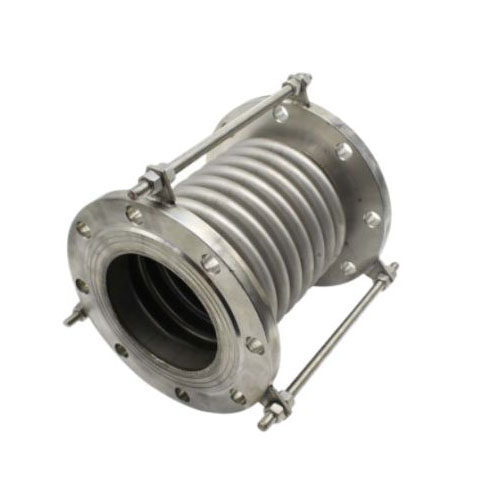

AFYLsorozatú harmonikakompenzátor (más néven tágulási csukló) egy nagy teljesítményű rugalmas alkatrész, amelyet úgy terveztek, hogy csökkentse a hőtágulást, a vibrációt és a helyzeti mozgásokat az ipari csőrendszerekben. A kifinomult konvolúciós kialakításnak és a prémium anyagválasztásnak köszönhetően a FYL harmonikakompenzátorok hatékonyan elnyelik a tengelyirányú, oldalirányú és szögeltolódásokat, miközben elszigetelik a mechanikai erőket és nyomatékokat a csatlakoztatott csövekből és berendezésekből – így biztosítva a működési stabilitást és meghosszabbítva a teljes rendszer élettartamát.

A termék fő előnyei

Kiváló rugalmasság és kompenzációs kapacitás:Precíziósan megtervezett konvolúciókat (harangozókat) alkalmaz, amelyek kivételes axiális, oldalirányú és szögelnyelést biztosítanak. Az optimalizált hullámforma-kialakítás egyenletes kompenzációs teljesítményt biztosít még szélsőséges hőmérséklet- és nyomásingadozások esetén is, elkerülve a csövek deformálódását vagy károsodását.

Prémium anyag tartósság:Kiváló minőségű rozsdamentes acélból, Inconelből, Monelből és más korrózióálló ötvözetekből készült, egyedi alkalmazási forgatókönyvekhez szabva. Az anyagok kiválóan ellenállnak a magas hőmérsékletnek, ellenállnak a nyomásnak és a kopásállóságnak, így alkalmasak olyan zord munkakörülményekre is, mint a petrolkémiai és az energiatermelő ipar.

Alacsony zajszint és stabil működés:A rugalmas szerkezet hatékonyan csillapítja a csővezeték vibrációját, csökkentve a működési zajt. A karimákkal vagy szerelvényekkel való zökkenőmentes csatlakozás biztosítja a szivárgásmentességet, a stabil szerkezet pedig megakadályozza a rázkódást működés közben, fenntartva a csendes és megbízható teljesítményt.

Könnyű telepítés és univerzális kompatibilitás:Szabványos karimákkal (JDZ/F) és csatlakozókkal (JDF/J) szerelve, kompatibilis a legtöbb ipari csőrendszerrel. A kompakt kialakítás leegyszerűsíti a helyszíni telepítést és karbantartást, csökkenti az állásidőt és a munkaerőköltségeket.

Testreszabható megoldások:Támogatja az OEM/ODM szolgáltatásokat, a vevőspecifikus paraméterek (nyomás, hőmérséklet, elmozdulás, anyag) szerinti harmonika-kompenzátorok tervezésével és gyártásával, teljes mértékben kielégítve a személyre szabott projektigényeket.

Műszaki paraméterek

A következő paraméterek a szabványos FYL harmonika-kompenzátor modellekre vonatkoznak. Az egyedi specifikációkért kérjük, forduljon műszaki csapatunkhoz.

DN	Hullám Szám	Nyomás Mpa					Hatékony Szűrés Terület cm2	Külső Átmérő Mérete mm	Hossz
		0.25	0.6	1	1.6	2.5			Hossz
		Axiális kompenzáció mm/ merevség N/mm							Karima JDZ/F(mm)	Csatolás JDF/J(mm)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32	31/47	16	225	244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	338/367
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	71/47	796	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	503/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/655	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/60	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850
1000	4	120/90	108/98	102/105	94/116		9043	1286		692
1000	6	183/59	164/65	156/71	144/81		9043	1286		855

Alkalmazási mezők

A FYL harmonika-kompenzátorok széles körben elismertek megbízhatóságukról és sokoldalúságukról, és az iparágak és forgatókönyvek széles skáláját szolgálják ki:

Áramtermelés:Hőerőművek, atomerőművek és vízerőművek – kazánrendszerekben, gőzvezetékekben és hűtővízvezetékekben használják a hőtágulás és rezgés kompenzálására.
Petrolkémia és vegyipar:Finomítók, vegyi üzemek és földgázfeldolgozó létesítmények – alkalmazkodik a magas hőmérsékletű, nagynyomású és korrozív közegek csővezetékeihez, biztosítva a vegyszerek és kőolajtermékek biztonságos szállítását.
WKonzerválás és szennyvízkezelés alatt:Vízellátó és vízelvezető rendszerek, szennyvíztisztító telepek és vízgazdálkodási projektek – ellenáll a szennyvíz és a talajvíz okozta korróziónak, lehetővé téve a csővezetékek lerakódását és elmozdulását.

Városépítés és HVAC:Központi fűtési rendszerek, légkondicionáló csővezetékek és települési csőhálózatok – csökkenti a vibrációs zajt és kompenzálja a hőtágulást lakó- és kereskedelmi épületekben.

Élelmiszer- és gyógyszeripar:Megfelel a higiéniai előírásoknak, alkalmas élelmiszer-alapanyagokat, gyógyszereket és italokat szállító csővezetékekhez – biztosítva a szennyeződésmentességet és a stabil működést.

Tengeri és tengeri:Hajóépítés és offshore platformok – ellenáll a sósvízi korróziónak, és alkalmazkodik a hajótest deformációjához és a tengeri vibrációhoz.
